20. 如何在 Allegro X 中进行高压设计检查？I Allegro X PCB 设计小诀窍

背景介绍：我们在进行高压设计时，对爬电距离和电气间距都会有严格的要求，但是传统的间距约束只能检查电气间距，无法判断爬电距离。为了提高高压设计的可靠性，AllegroX PCB设计工具的ConstraintManager中增加了高压设计检查规则，实现了对高压物体爬电距离的检查。

下面我们就开始分享具体的操作步骤：

高压约束设置

步骤一：使用AllegroPCB Editor打开PCB文件时，Product选择“Allegro Enterprise PCB Designer Suite“或“Allegro X Venture Layout”，点击“OK”，如图1所示。

图1 选择Product

步骤二：在菜单栏中依次点击【Setup】→【Constraints】→【Electrical…】，打开ConstraintManager界面，如图2和3所示。

图2 选择“Electrical…”菜单

图3打开ConstraintManager界面

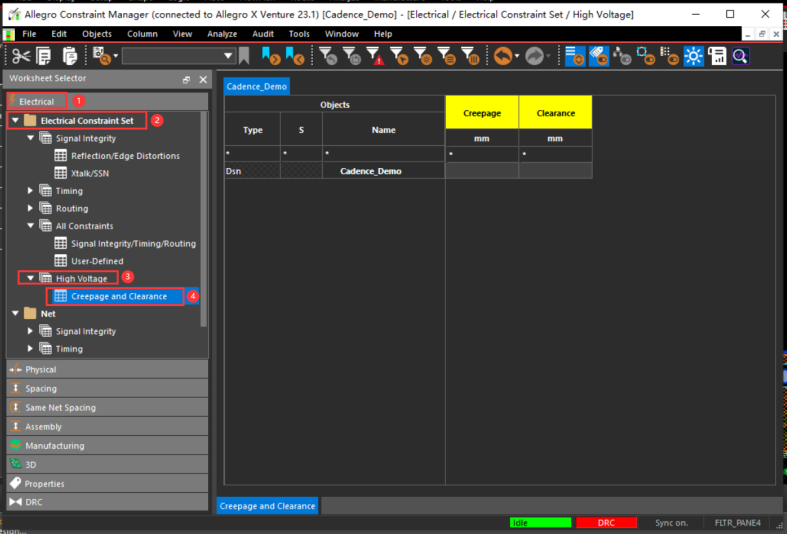

步骤三：在Electrical下依次选择“Electrical Constraint Set”-“High Voltage”-“Creepage and Clearance”，进入高压设计约束集配置界面，如图4所示。

图4 高压设计约束集配置界面

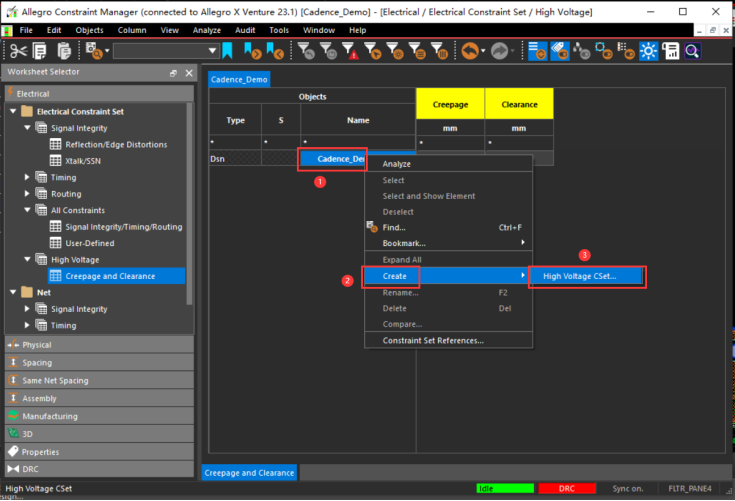

步骤四：在右侧界面选中设计，然后右键菜单选择“Create”-“High Voltage CSet”，如图5所示。

图5 创建HighVoltageCset

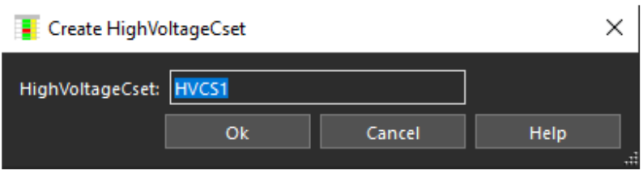

步骤五：在Create HighVoltageCset窗口输入约束名称，点击“OK”，如图6所示。

图6 命名高压约束

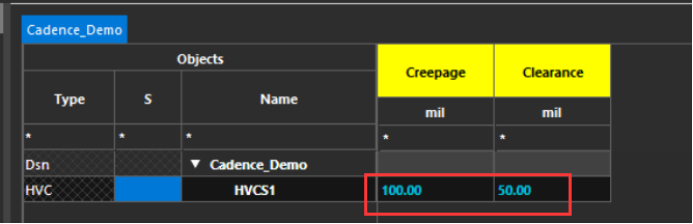

步骤六：在创建的约束规则中设置Creepage值和Clearance值，如图7所示。

图7 设置Creepage和Clearance值

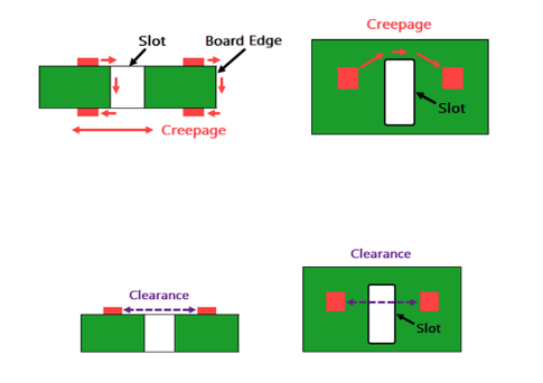

注意：其中，Clearance值是指高压物体间的空间距离，而Creepage值是指高压物体之间沿材料表面的最短距离，也叫爬电距离，如图8所示。

图8 Creepage和Clearance

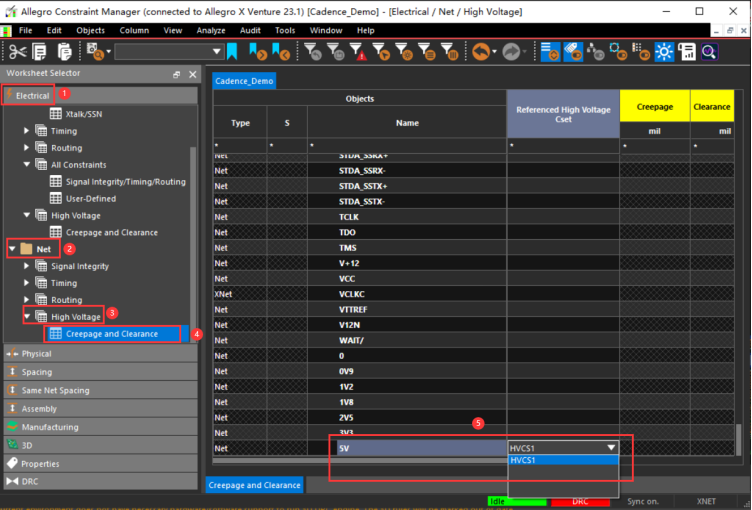

步骤七：在Electrical下依次选择”Net”-”High Voltage”-“Creepage and Clearance”，然后在右侧界面中为高压网络分配高压约束即可，如图9所示。

图9 分配高压约束

高压设计检查

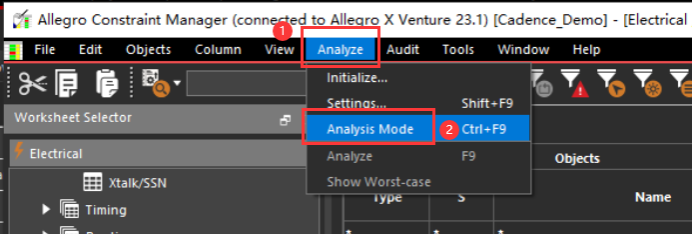

步骤一：在ConstraintManager菜单栏中依次选择【Analyze】→【AnalysisMode】或按下快捷键“Ctrl+F9”打开AnalysisModes窗口，如图10所示。

图10 打开Analysis Modes窗口

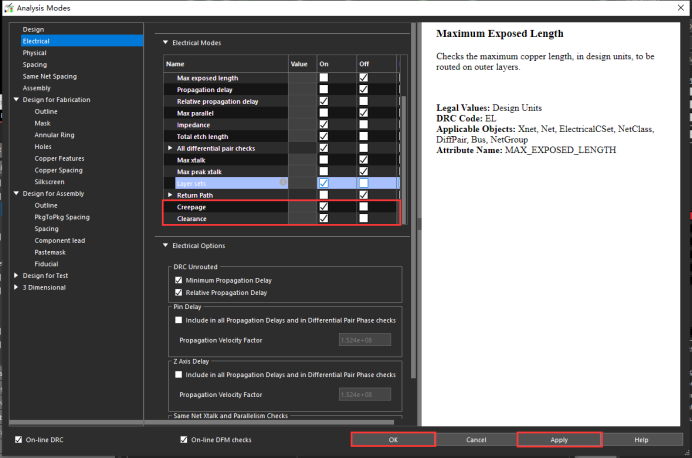

步骤二：在Analysis Modes窗口选择“Electrical”，然后勾选“Creepage”和“Clearance”后，依次点击“Apply”-“OK”，再关闭约束管理器即可，如图11所示。

图11 勾选“Creepage”和“Clearance”

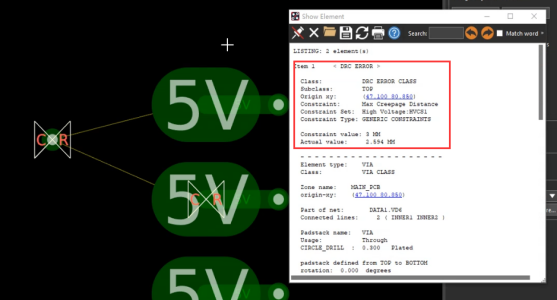

步骤三：选中PCB上的CR DRC标志，运行“ShowElement”命令，即可查看高压设计检查结果的报错信息，如图12所示。

图12 查看高压设计检查报错信息

步骤四：根据报错信息，可以通过添加或修改挖空区域、添加或修改Slot等方法来调整爬电距离，通过移动器件等方法来调整电气间距，调整完成后，高压设计检查报错就会消失，如图13所示。

图13 消除高压设计检查报错信息

小结

本节主要介绍了在AllegroX PCB设计工具中，如何使用高压设计检查功能，对印制板上高压物体的爬电间距和电气间距进行检查，避免导电元件之间不必要的放电，使设计符合高压设计标准和安全规范。
