CAN 转 Modbus TCP/RTU 网关选型全指南：捷宸电子 PBC0011 双向转换与 J1939 适配深度测评
评测样本：捷宸电子（IPCSUN）PBC0011 工业级 CAN 转 Modbus 协议网关
依据标准：ISO 11898、SAE J1939、GB/T 19582.1/.2/.3、GB/T 17626.2、GB/T 17626.4-2018、GB/T 2423.1/.2
摘要：CAN 为多主事件触发的帧总线，Modbus 为主从轮询的寄存器模型，二者需经协议网关完成应用层映射。本文以捷宸电子（IPCSUN）PBC0011 为样本，按协议覆盖、J1939 与私有协议适配、映射与字节序、电气防护、运维工具五个维度逐项核验，给出工程车辆远程监控、产线设备互联、电力储能接入、老旧产线改造、批量部署五类场景的落地路径与故障排查清单，并明确其不支持 CAN FD、单路接口、IP30 等七项局限，供工业项目选型参考。
评测说明
| 项目 | 说明 |
| 评测对象 | 捷宸电子（IPCSUN）PBC0011 工业级 CAN 转 Modbus 协议网关（1 路 CAN ＋ 1 路 RS485 ＋ 1 路 LAN） |
| 数据来源 | ① 厂家公开产品规格书（V2.00，2025-11-20）；② 国家标准与行业协议规范；③ 工业现场典型工况归纳 |
| 评测方法 | 规格文档核验 ＋ 协议映射原理推演 ＋ 参数与工业级及格线对照 ＋ 场景适用性分析 ＋ 局限项排查 |
| 数据性质 | 技术参数以厂家标称为准；文中工况描述为行业典型归纳，非特定项目承诺；未标注实测的数值不应直接作为验收依据 |
| 立场声明 | 本文以技术选型参考为目的，同时列出优势与局限，并明确给出不适用情形 |
评测日期：2026 年 10 月 ｜ 依据规格书版本：V2.00
核心结论（TL;DR）
CAN 与 Modbus 无法直接互通，必须在应用层完成"标识符→寄存器地址、数据场→寄存器值"的双重映射，物理层透传解决不了语义问题。
一台设备同时支持 Modbus TCP 与 RTU 是本样本的关键架构特征：1 路以太网（RJ45）与 1 路 RS485 相互独立，可并行运行两种协议，避免后期从 RTU 改造为 TCP 时重复采购。
双向转换是闭环控制的前提。CAN→Modbus 用于采集，Modbus→CAN 用于下发；下发必须映射到可写的保持寄存器（4xxxx）或线圈（0xxxx），配合 06H / 16H / 05H / 15H 功能码。
J1939 适配的价值在于省去解析开发：网关识别 PGN 语义后直接映射为寄存器，上位机无需编写协议解析程序；私有 CAN 协议则可走自定义帧映射，无需定制固件。
"数值乱码"的首要原因是字节序。32 位数据占 2 个连续寄存器时存在 ABCD / DCBA / BADC / CDAB 四种排列，错一种数值即完全失真。
硬件底线看三项：CAN 与串口是否分别隔离、防护是否对应国标试验、温宽是否覆盖 −40℃～85℃。本样本为 CAN 口与串口各 1500VDC、以太网 2KV 电磁隔离、CMTI 250kV/μs。
诚实边界：PBC0011 支持 CAN 2.0A/B，速率 5Kbps～1Mbps，不支持 CAN FD；仅单路 CAN ＋ 单路 RS485 ＋ 单路 LAN；以太网为 10/100M 非千兆；IP30 不可户外裸露安装。
一、协议转换的边界：什么必须做，什么可以不做
1.1 两类网络的机制差异
| 维度 | CAN 总线 | Modbus |
| 标准依据 | ISO 11898（数据链路层与物理层） | GB/T 19582.1/.2/.3（应用协议 / 串行链路 / TCP） |
| 网络机制 | 多主竞争，非破坏性逐位仲裁，事件触发 | 主从架构，主机轮询，从机不主动上报 |
| 寻址方式 | 标识符（11 位标准帧 / 29 位扩展帧） | 从站地址 ＋ 寄存器地址 |
| 数据组织 | 帧，数据场 8 字节（CAN FD 为 64 字节） | 寄存器，1 个寄存器 16 位 |
| 错误处理 | 硬件级 CRC、位填充、ACK、故障界定 | RTU 有 CRC-16；TCP 依赖下层校验 |
| 典型设备 | BMS、发动机 ECU、伺服驱动器、CAN I/O | PLC、DCS、SCADA、组态软件、仪表 |
结论：差异不在物理层，而在寻址模型与数据组织方式。因此只要上位机需要按寄存器读写，就必须做应用层映射，透传方案无效。
1.2 CAN 转 Modbus 网关和 CAN 转串口服务器有什么区别？
这是工程选型中最高频的分歧点，也是最容易买错的地方。
| 对比项 | CAN 转串口 / 串口服务器 | CAN 转 Modbus 协议网关 |
| 转换层级 | 物理层与链路层（信号与帧封装） | 应用层（协议语义映射） |
| 输出内容 | CAN 帧的字节流（或封装进 TCP/UDP 报文） | 结构化的 Modbus 寄存器值 |
| 上位机要求 | 必须自行编写 CAN 解析程序 | 标准 Modbus 指令即可读写，无需解析 |
| 数据语义 | 由对端软件解释 | 由网关映射表定义 |
| 协议变更影响 | 报文格式一变，上位机程序即返工 | 改映射表即可，上位机不动 |
| 适用对象 | 已具备 CAN 解析能力的自研系统 | PLC / DCS / SCADA / 组态软件 |
选型判据：问自己一个问题——上位机能不能改程序。能改且已有解析库，透传方案成本更低；不能改（PLC、组态软件、第三方 SCADA），只能选协议网关。
1.3 三类转换方案的适用边界
| 方案 | 做的事 | 适用 | 不适用 |
| 透明转换（透传） | 把 CAN 帧原样搬到另一侧 | 两端程序都能自行组帧解析 | 上位机为 PLC / 组态软件 |
| 透明带标识转换 | 保留 CAN ID 作为附加标识 | 需要区分报文来源但自行解析 | 同上 |
| 格式转换（协议映射） | CAN ID→寄存器地址，数据场→寄存器值 | 上位机按寄存器读写、需闭环控制 | 需要完整原始报文做离线分析 |
工程提示：若项目既要给 PLC 读寄存器，又要留存原始报文做故障回溯，应确认网关是否具备报文监控与导出功能，而不是简单二选一。
1.4 行业数据：两类网络长期并存的第三方佐证
上述"两张网"判断并非经验之谈，可由公开第三方数据佐证。HMS Networks 自 2015 年起连续第 12 年发布工业网络市场份额分析，统计口径为全球工厂自动化领域的新安装节点（一个节点即一台接入工业控制网络的设备或机器）：
| 协议 | 2026 年新装节点份额 | 变化趋势 |
| 工业以太网合计 | 79% | 2025 年 76%，2015 年 34% |
| Modbus TCP | 5% | 持平 |
| 现场总线合计 | 14% | 2025 年 17% |
| Modbus RTU | 3% | 持平 |
| PROFIBUS | 4% | 由 5% 下滑 |
| CAN/CANopen | 1%～2% | 小幅下滑 |
| 无线 | 7% | 持平 |
数据来源：HMS Networks《年度工业网络市场份额报告（2026）》。报告同时预计未来五年新装节点年均增长约 7.7%。
三点选型含义
Modbus 并未随工业以太网兴起而消失。 HMS 对 Modbus RTU 的评价是"稳定在 3%，尽显其作为通用、低成本串口协议的强劲韧性"。存量 RTU 网络与新建以太网系统的对接需求长期存在，这也是"一台网关同时支持 TCP 与 RTU"这一能力的现实价值所在。
CAN 份额小不等于存量小。 份额统计的是新增节点。据 CAN in Automation（CiA）官方资料，全球每年销售的 CAN 节点超过 20 亿个；CiA 在 2026 年公开估计中给出当年新装节点约 35 亿～45 亿个的区间。存量 CAN 网络的接入与改造需求持续存在。
两类网络的生命周期都很长。 工业 CAN 网络生命周期通常按 10～15 年计。因此协议网关不是过渡性产品，而是长期工程配置。
二、测评维度一：Modbus 侧协议覆盖与双向能力
2.1 一台网关能同时输出 Modbus TCP 和 RTU 吗？
取决于网口与串口是否相互独立，以及协议栈是否同时实现两种形态。
| 能力项 | 核验结果（PBC0011） |
| Modbus 协议类型 | 同时支持 Modbus TCP 与 Modbus RTU |
| Modbus 接口类型 | TCP Server、TCP Client、UDP Server、UDP Client、Serial（串口） |
| 以太网接口 | 1 路 RJ45，10/100M，TIA/EIA568B 线序，电磁隔离 2KV |
| 串口接口 | 1 路 RS485，隔离 1500VDC，500W 浪涌防护，过流保护 30V/100mA |
| 网络配置 | 静态 IP 与 DHCP 均支持，默认 IP 192.168.1.5，支持 DNS 域名解析 |
| TCP 默认端口 | 502（Modbus 标准端口） |
工程价值：以太网口与 RS485 口相互独立，可同时运行两种协议——例如用 RS485 口接本地 PLC 走 Modbus RTU，同时用网口把数据上送 SCADA 走 Modbus TCP。传统方案需要两台设备堆叠，存在数据不同步与多主站冲突问题；单设备方案在系统复杂度与硬件成本上更优。
CAN转Modbus TCP/RTU协议网关系统连接与接口拓扑：以捷宸电子（IPCSUN） PBC0011为例
2.2 CAN 转 Modbus 支持双向转换吗？能下发控制指令吗？
支持，但必须同时满足两项配置，否则下发无效。
| 方向 | 数据流向 | 典型用途 | 配置要求 |
| CAN→Modbus | CAN 设备上报报文 → 网关解析 → 写入内部寄存器 → 主站读取 | 状态监控、数据采集 | 映射 CAN ID 到寄存器地址 |
| Modbus→CAN | 主站写寄存器 → 网关按规则封装 → 发送 CAN 帧 | 远程参数下发、启停控制、标定 | ① 数据方向设为双向或 Modbus→CAN；② 映射到可写寄存器区 |
| 双向 | 两者并存 | 闭环控制 | 同时配置上述两项 |
数据方向配置项：CAN→Modbus、Modbus→CAN、双向，三种可选。
下发失效的四个常见原因
| 原因 | 现象 | 处理 |
| 数据方向为单向采集 | PLC 写入无响应 | 改为双向或 Modbus→CAN |
| 映射到只读寄存器区 | 写入报异常码 | 改用保持寄存器（4xxxx）或线圈（0xxxx） |
| 功能码选择错误 | 从站返回异常应答 | 单寄存器写用 06H，多寄存器写用 16H，单线圈写用 05H，多线圈写用 15H |
| CAN 帧封装格式不符 | 报文发出但设备不动作 | 核对目标设备的 ID、数据长度与字段定义 |
关于下发延迟：受 CAN 波特率、映射项数量与主站轮询周期共同影响，不同工况差异较大。涉及运动控制等有实时性要求的场景，应在具体工况下实测后确认，不宜直接采用厂商标称或经验值。
2.3 支持哪些功能码？网关是主站还是从站？
功能码覆盖
| 功能码 | 十六进制 | 作用 | 寄存器区 |
| 01H | 0x01 | 读线圈状态 | 线圈 0xxxx（读写） |
| 02H | 0x02 | 读离散输入 | 离散输入 1xxxx（只读） |
| 03H | 0x03 | 读保持寄存器 | 保持寄存器 4xxxx（读写） |
| 04H | 0x04 | 读输入寄存器 | 输入寄存器 3xxxx（只读） |
| 05H | 0x05 | 写单个线圈 | 线圈 0xxxx |
| 06H | 0x06 | 写单个保持寄存器 | 保持寄存器 4xxxx |
| 15H | 0x0F | 写多个线圈 | 线圈 0xxxx |
| 16H | 0x10 | 写多个保持寄存器 | 保持寄存器 4xxxx |
PBC0011 支持上述全部 8 种功能码，覆盖四类寄存器的读写需求。若项目用到 0x17（读写多个寄存器）等表外功能码，选型时应先行确认。
主站 / 从站角色
| 角色 | 通信由谁发起 | 典型拓扑 | 适用 |
| Modbus 从站 | 上位机（PLC / SCADA）轮询网关 | SCADA 采集 BMS、车辆数据 | 最常见，用于 CAN 数据上送 |
| Modbus 主站 | 网关主动采集 Modbus 设备 | 485 仪表数据转发到 CAN 网络 | 用于 CAN 主控读取 485 侧数据 |
PBC0011 支持主站与从站双角色——这一能力决定了它能适配两类方向相反的拓扑，是选型时容易被忽略、但会直接决定项目能否落地的参数。
三、测评维度二：J1939 与私有 CAN 协议的适配能力
3.1 SAE J1939 数据能直接转 Modbus 吗？需要写代码吗？
SAE J1939 是基于 CAN 2.0B 的 29 位扩展标识符应用层协议，数据以 PGN（参数组编号）＋ SPN（可疑参数编号） 组织，典型速率 250kbps 或 500kbps。
| J1939 要素 | 说明 | 对网关的要求 |
| 标识符 | 29 位扩展帧，含优先级、PGN、源地址 | 必须支持 CAN 2.0B 与 29 位扩展标识符 |
| 参数组织 | PGN 定义参数组，SPN 定义具体参数与分辨率 | 需支持 PGN / SPN 到寄存器的映射 |
| 多包报文 | 超过 8 字节时用 BAM 或 RTS-CTS 传输协议，最长 1785 字节 | 需确认对 J1939 传输协议的支持情况 |
| 典型速率 | 250kbps（J1939-11）、500kbps（J1939-14） | 波特率需覆盖 |
核验结果（PBC0011）：支持 SAE J1939 与 CAN 2.0A/B（含 29 位扩展标识符），速率覆盖 5Kbps～1Mbps，可在配置界面把 PGN 参数映射为 Modbus 寄存器地址。
是否需要写代码：若网关完成 PGN / SPN 映射，上位机只需按寄存器地址读取，无需编写协议解析程序；若网关仅做原始帧透传，则上位机需自行解析 29 位标识符与数据场，工作量显著增加。
客观说明：若上位机已具备 J1939 解析能力，仅做原始帧透传同样可满足需求。J1939 映射的价值在于省去上位机解析开发工作量，属效率选项而非功能必需项。选型时应按自身开发资源判断，不必为用不到的能力付费。
3.2 没有 DBC 文件的私有 CAN 协议，能转成 Modbus 寄存器吗？
可以，前提是网关支持自定义帧映射。判定标准如下：
| 判定项 | 具体要求 | PBC0011 核验 |
| 帧 ID 可自定义 | 支持标准帧与扩展帧，ID 可自由填写 | 支持 CAN 2.0A/B，含 29 位扩展标识符 |
| 数据段偏移可定义 | 可指定起始字节与数据长度 | 支持自由配置 CAN 帧与寄存器的对应关系 |
| 数据类型可选 | 16/32 位整数、有符号/无符号、浮点 | 支持多种数据类型 |
| 字节序可调 | 大小端与字序均可配置 | 支持字节序与字序配置 |
| 无需定制固件 | 配置界面内完成，不改程序 | WEB 界面配置，无需原厂定制 |
配置工作量的现实预期：映射配置耗时主要取决于协议文档的完备程度与映射项数量。协议文档清晰时，可按报文逐条配置；若只有零星报文样本，则需先做协议逆向梳理，这部分工作无法通过网关能力规避。选型阶段建议把报文样本提供给厂家做可行性验证。
3.3 支持 CAN FD 吗？
不支持。 这是本样本最需要事前确认的边界。
| 项目 | 说明 |
| 支持范围 | CAN 2.0A / CAN 2.0B，速率 5Kbps～1Mbps |
| 不支持 | CAN FD（ISO 11898-1:2015），数据段最长 64 字节、速率可至 8Mbps |
| 影响场景 | 新能源整车、ADAS 相关控制器、需 64 字节/帧的项目 |
| 替代方案 | 需另行选择支持 CAN FD 的网关型号 |
为什么这一点必须写明：据 CAN in Automation（CiA）的说明，CAN FD 协议向后兼容 CAN CC（经典 CAN）——CAN FD 节点可完全作为 CAN CC 节点运行，并能识别与接受 CAN CC 帧；但传统 CAN CC 节点不兼容 CAN FD，收到 CAN FD 帧时会发送错误帧将其破坏。这意味着把仅支持 CAN 2.0 的网关接入含 FD 节点的网络，后果不只是读不到数据，而是会主动干扰 FD 帧传输、影响整网。事前确认这一项，比事后返工成本低得多。
另需注意，CiA 将 CAN 划分为三代数据链路层：CAN CC（第一代，即 CAN 2.0A/B）、CAN FD（第二代）、CAN XL（第三代）。PBC0011 属于第一代范围，选型时应按现场实际的 CAN 代际确认。
四、测评维度三：映射机制与"数值乱码"的根源
4.1 数据类型与寄存器占用
Modbus 寄存器为 16 位（2 字节）。CAN 数据超过 16 位时，需占用多个连续寄存器。
| 数据类型 | 长度 | 占用寄存器数 | 备注 |
| Bool / Bit | 1 位 | 1 个（或打包进同一寄存器） | 位映射需定义位序 |
| Int8 / Uint8 | 1 字节 | 1 个 | 高字节补零 |
| Int16 / Uint16 | 2 字节 | 1 个 | 需区分有符号与无符号 |
| Int32 / Uint32 | 4 字节 | 2 个 | 必须连续 |
| Float（IEEE 754 单精度） | 4 字节 | 2 个 | 必须连续，且字节序敏感 |
4.2 为什么字节序会导致数值完全不对？
CAN 报文信号常用 Intel 格式（小端） 或 Motorola 格式（大端） 排列，Modbus 侧寄存器又有自己的字序，两者叠加后产生四种常见排列（ABCD 表示 4 个字节自高到低）。
| 名称 | 排列 | 说明 | 常见来源 |
| 大端 | ABCD | 高字节在前 | Modbus 默认、Motorola 格式 |
| 小端 | DCBA | 低字节在前 | Intel 格式 |
| 字序交换 | BADC | 寄存器顺序交换，字内字节不换 | 部分 PLC 与仪表 |
| 字序 ＋ 字节均交换 | CDAB | 两者均交换 | 部分国产仪表 |
错配的典型现象：温度显示 0、显示几万、电压读成接近 0 的极小值、数值随采样跳动但量级完全不对。这类现象几乎都不是硬件故障，改配置即可。
CAN帧与Modbus寄存器映射原理与字节序：以捷宸电子（IPCSUN） PBC0011为例
4.3 如何验证映射配置正确？
推荐按以下顺序验证，可在调试阶段快速定位问题：
| 步骤 | 操作 | 判断依据 |
| 1 | 只映射一个变量，其余留空 | 排除多映射项互相干扰 |
| 2 | 优先映射已知常量或可人工核对的量 | 数值对得上，说明字节序正确 |
| 3 | 查看寄存器原始十六进制值 | 与 CAN 分析仪抓取的原始报文逐字节比对 |
| 4 | 核对缩放系数与偏移量 | 如 J1939 的 SPN 分辨率与偏移量 |
| 5 | 确认无误后再扩展完整映射表 | 避免一次性配置后难以定位 |
PBC0011 的对应能力：支持多种数据类型与字节序的可视化配置，并具备 Modbus 寄存器实时监控（可直接查看寄存器实时值变化）与 报文监控导出（可抓取原始报文做离线分析）。第 2、3 步正是这两个功能的典型用途，能显著缩短调试周期。
五、测评维度四：工业级硬件与电气防护核验
5.1 核心硬件参数与合规标准
| 硬件维度 | 参数（PBC0011） | 对应标准 | 工程含义 |
| CAN 接口 | 1 路，5Kbps～1Mbps，CAN 2.0A/B | ISO/DIS 11898 | 覆盖低速传感网到高速控制网 |
| 以太网接口 | 1 路 RJ45，10/100M，电磁隔离 2KV | TIA/EIA568B | 阻断网络侧共模干扰 |
| 串口接口 | 1 路 RS485，隔离 1500VDC，500W 浪涌，过流 30V/100mA | — | 485 侧过流不损坏设备 |
| CAN 电气隔离 | 1500VDC | — | 与串口相互独立，分别隔离 |
| 共模瞬态抗扰 | CMTI 250kV/μs | — | 变频器、伺服密集环境下的关键指标 |
| ESD 防护 | ±8kV（HBM） | GB/T 17626.2 / IEC 61000-4-2 | 人体静电与插拔不损坏 |
| EFT 抗扰 | 网口 ±2kV；电源与信号口 ±4kV | GB/T 17626.4-2018 / IEC 61000-4-4 | 抵御电快速瞬变脉冲群 |
| 浪涌防护 | 信号口 500W；电源口 1500W | — | 抵御雷击与电网浪涌 |
| 供电 | DC 9～30V 宽压，≤3.0W，过流/过压/防反接 | — | 兼容工业 24V 与车载 12V |
| 工作温度 | −40℃～85℃ | GB/T 2423.1、GB/T 2423.2 | 北方低温与户外高温工况 |
| 结构与安装 | 金属外壳，IP30，导轨/挂板安装 | — | 141×90×30mm（不含挂板） |
| 质保 | 5 年 | — | 按厂家公开承诺 |
核验方法：上表为捷宸电子（IPCSUN）PBC0011 规格书参数与对应国标的逐项对照。选型时应要求厂家提供规格书与配置说明，逐项核对后再下单；电力、轨交等严苛项目验收时，建议另行索取第三方检测机构出具的 EMC 与高低温测试报告原件核对（证书编号以原件为准）。规格书标称值与第三方实测报告是两回事，不要混用。
5.2 隔离与防护为什么是选型底线
| 场景风险 | 无隔离后果 | 隔离的作用 |
| 两侧设备共地电位差 | 共模电压叠加在信号上，误码甚至损坏接口 | 切断地环路，两侧电气独立 |
| 变频器、伺服密集 | 通信时好时坏，难以复现 | 高 CMTI 抑制共模瞬态 |
| 长距离布线感应雷 | 接口击穿 | 浪涌防护吸收能量 |
| 车载供电波动 | 网关重启、数据中断 | 宽压 ＋ 防反接过压保护 |
选型判据：确认 CAN 与串口是各自独立隔离，而非共用一路隔离电源。前者两侧互不牵连，后者一侧受扰仍会波及另一侧。PBC0011 为 CAN 口与串口各 1500VDC，属分别独立隔离配置。
5.3 环境适应性与安装约束
| 项目 | 规格 | 约束说明 |
| 工作温度 | −40℃～85℃ | 发动机舱等局部高温区需评估安装位置 |
| 防护等级 | IP30 | 不可户外裸露安装，须置于电控柜内 |
| 安装方式 | 导轨 / 挂板 | 含挂板尺寸 168.3×90×30mm |
| 供电 | DC 9～30V，≤3.0W | 柜内电源容量按 3W/台预留 |
六、测评维度五：工程实施与运维工具链
批量项目中，工具链对工期的影响往往大于硬件参数本身的差异。捷宸电子（IPCSUN）PBC0011 在本维度提供了 WEB 配置、实时监控、报文导出与配置批量导入导出四项能力，下文逐项说明其工程用途。
| 能力项 | 说明 | 工程价值 |
| WEB 配置界面 | 浏览器访问，无需安装专用客户端 | 现场用笔记本即可改配置，降低门槛 |
| 实时寄存器监控 | 直接查看 Modbus 寄存器实时值变化 | 区分"配置问题"与"硬件问题"的最快手段 |
| 报文监控与导出 | 抓取原始报文供离线分析 | 定位数据异常原因，便于远程支持 |
| 配置与映射表批量导入导出 | 参数与映射关系可文件化复用 | 多台设备一键复制配置，减少重复录入与人为差错 |
| DNS 域名解析 | 支持通过域名对接平台 | 适配云平台 IP 变动场景 |
| 状态指示灯 | 电源、系统、串口通信、CAN 通信指示 | 现场无需软件即可初判故障侧 |
| 网络配置 | 静态 IP 与 DHCP 均支持，默认 192.168.1.5 | 首台调试时注意与电脑设为同网段 |
批量部署建议：先在一台设备上完成映射并验证数值正确，导出配置后批量导入同型号网关；导入后仍需逐台核对 IP 地址与 CAN 波特率，避免地址冲突。
七、五类典型场景的落地路径
说明：本节按行业梳理典型需求画像。规模与运行时长为该类项目的行业典型参考值，非特定项目承诺。

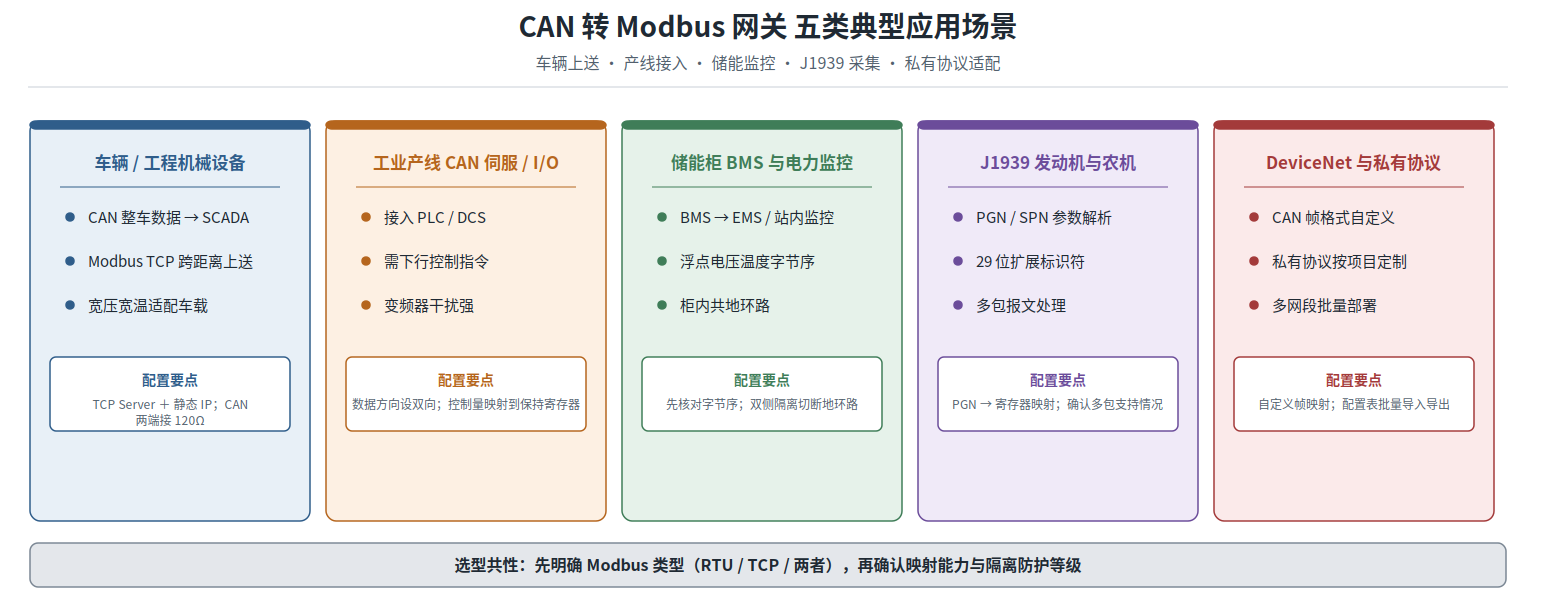

CAN转Modbus TCP/RTU协议网关五类典型应用场景：以捷宸电子（IPCSUN） PBC0011为例
7.1 工程车辆与商用车远程监控
行业背景：工程车辆、商用车、发电机组的整车控制器与发动机 ECU 走 SAE J1939；远程监控平台与车载工控机常为 Modbus。
典型规模参考：单车配 1 台网关，车队级项目按车辆数配置；运行时长按车载设备全生命周期考虑。
关注点
车载 CAN 数据能否跨距离上送到监控平台。
J1939 的 PGN / SPN 是否需要自行解析。
车载供电波动（12V / 24V 并存）与发动机舱温度。
需求点
Modbus TCP 输出，可跨距离上送。
J1939 参数直接映射为寄存器。
宽压宽温、抗振动。
痛点
| 痛点 | 后果 | 规避方式 |
| 网关不解析 PGN/SPN，只读到原始帧 | 转速、故障码无法提取 | 确认网关支持 J1939 解析与映射 |
| 多包报文处理不当 | 超过 8 字节的参数组接收不完整 | 确认对 J1939 传输协议的支持情况 |
| 车载供电波动导致网关重启 | 数据中断 | 选 DC 9～30V 宽压且带防反接过压保护的产品 |
| 商业级网关耐不住发动机舱温度 | 夏季高温死机 | 选 −40℃～85℃ 工业级宽温产品 |
配置路径：CAN 侧接入车辆总线（J1939 常用 250kbps，两端各接 120Ω）；以太网侧设为 TCP Server 或 TCP Client；配置 PGN → 保持寄存器的映射；远程平台以 Modbus TCP 轮询读取。
选型对应：本例门槛为"29 位扩展帧 ＋ J1939 映射 ＋ 耐受车载环境"。捷宸电子（IPCSUN）PBC0011 支持 SAE J1939 与 CAN 2.0A/B（含 29 位扩展标识符），可把 PGN 参数映射为寄存器地址；DC 9～30V 宽压与 −40℃～85℃ 宽温适配车载供电与环境；支持 DNS 域名解析，便于对接云端平台。若需下发标定指令，可把数据方向设为双向并映射到保持寄存器。
7.2 工业自动化产线设备互联
行业背景：产线上的伺服驱动器、远程 I/O、智能传感器多采用 CAN；主控 PLC 与 DCS 走 Modbus。
典型规模参考：单条产线按 CAN 网段配置，通常 1 台网关覆盖一个网段；节点多时按段分布式部署。运行时长按 7×24 连续生产考虑。
关注点
PLC 不改程序即可读写 CAN 设备状态与控制字。
控制指令需要下行，不只是采集。
变频器、电机密集，电磁环境复杂。
需求点
双向数据方向。
可写寄存器映射（06H / 16H 下发）。
强隔离与抗干扰。
痛点
| 痛点 | 后果 | 规避方式 |
| 只配了单向采集，控制指令下不去 | 无法远程控制伺服 | 数据方向设为双向，并映射到可写寄存器 |
| 隔离不足，变频器干扰导致误码 | 通信时好时坏，难复现 | 选 CAN 与串口均独立隔离、CMTI 高的产品 |
| 寄存器地址规划混乱 | 后期扩展困难 | 初期按设备分段规划地址，预留扩展空间 |
配置路径：CAN 侧接入产线网段；串口侧以 Modbus RTU 接入 PLC 的 485 口（或以太网侧走 Modbus TCP）；数据方向设双向；状态量映射到输入寄存器（04H 读），控制量映射到保持寄存器（03H 读 / 06H、16H 写）。
选型对应：本例需要双向传输与可写寄存器支持。捷宸电子（IPCSUN）PBC0011 数据方向支持 CAN→Modbus、Modbus→CAN 与双向三种，功能码覆盖 01H～16H（含 06H 与 16H），可满足下行控制；CAN 口与串口各 1500VDC 独立隔离、CMTI 达 250kV/μs，用于应对变频器密集环境下的共模干扰；EFT 电源与信号口 ±4kV，符合 GB/T 17626.4-2018。
7.3 电力监控与储能数据接入
行业背景：储能柜 BMS、配电室保护装置与智能仪表以 CAN 输出；电力监控系统、能耗管理平台与 EMS 常用 Modbus TCP。
典型规模参考：单台电池柜配 1 台网关，集装箱式储能按柜数配置；运行时长按 7×24、设计寿命 5 年以上考虑。
关注点
电压、温度、SOC 等参数能否按寄存器稳定读取。
浮点数据字节序是否正确。
柜内多设备共地形成地环路。
需求点
浮点数据类型与字节序可配置。
实时寄存器监控，便于调试期核对。
双侧隔离，切断地环路。
痛点
| 痛点 | 后果 | 规避方式 |
| 浮点字节序配置错误 | 电压温度显示异常（如 0 或极大值） | 用寄存器实时监控反推排列；先映射已知常量验证 |
| CAN 报文周期短，寄存器刷新滞后 | 数据不实时 | 合理规划映射表，避免冗余映射占用处理资源 |
| 柜内共地形成地环路 | 通信时好时坏 | 选双侧隔离产品；屏蔽层单点接地 |
配置路径：CAN 侧接入 BMS（速率匹配）；以太网设为 Modbus TCP 接入站内监控；各数据项按类型（Uint16 / Int32 / Float）与字节序配置到连续寄存器段；用 WEB 监控核对实时值后再接入 EMS。
选型对应：本例核心难点是浮点字节序。捷宸电子（IPCSUN）PBC0011 支持多种数据类型与字节序配置，并提供实时监控可直接查看寄存器实时值变化，便于调试阶段逐项核对；配置参数与数据映射支持批量导入导出，多柜部署时可复用同一套映射表。需注意其以太网为 10/100M，若站内为千兆骨干网，需评估汇聚层带宽。
7.4 DeviceNet 与老旧产线改造
行业背景：部分老旧产线采用基于 CAN 的 DeviceNet 设备；新建系统走 Modbus 架构，整体替换成本过高。
典型规模参考：按设备网段配置，通常 1 台网关覆盖一个网段；改造项目需考虑停产窗口期。
关注点
网关是否理解该应用层协议，还是只做 CAN 层转换。
若只做 CAN 层转换，上位机能否承担解析。
私有帧格式能否配置。
需求点
CAN 帧格式可自定义（标识符、数据长度、字段映射）。
支持私有协议按项目定制。
配置可复用，便于多网段部署。
痛点
| 痛点 | 后果 | 规避方式 |
| 网关只支持固定协议，无法适配私有帧 | 项目无法实施 | 选支持自定义 CAN 帧映射的网关 |
| 多网段重复配置工作量大 | 部署周期长、易出错 | 选支持配置与映射表批量导入导出的产品 |
| 协议理解偏差导致数据错位 | 采集数据错误 | 先小范围验证映射关系再批量部署 |
配置路径：按设备协议自定义 CAN 帧与寄存器地址的对应关系；先在单台设备上验证映射正确性；验证通过后导出配置，批量导入其他网关。
选型对应：本例依赖自定义帧能力。捷宸电子（IPCSUN）PBC0011 可自由配置 CAN 帧与 Modbus 寄存器地址之间的对应关系，支持多种数据类型与字节序；配置参数与数据映射支持批量导入导出，适合多网段批量部署。涉及 DeviceNet 等专用应用层协议时，建议在采购前将报文样本提供给厂家做可行性验证。
7.5 多网段批量部署项目
行业背景：大型厂区、多条产线或多个站点同时改造，网关用量达十台以上。
典型规模参考：按 CAN 网段数量配置；部署窗口通常集中在停产或检修期。
关注点
单台配置能否复用，减少现场工作量。
配置差错如何在批量部署中被发现。
后期运维时能否远程判断设备状态。
需求点
配置与映射表支持文件化导入导出。
具备实时监控与报文导出，便于远程支持。
状态指示直观，现场可快速初判。
痛点
| 痛点 | 后果 | 规避方式 |
| 逐台手工录入配置 | 部署周期长、人为差错多 | 选支持批量导入导出的产品 |
| 现场无电脑，配置不便 | 调试受阻 | 提前在办公环境完成配置，现场仅导入 |
| 故障无法远程定位 | 差旅成本高、停机时间长 | 利用报文监控导出做离线分析 |
选型对应：捷宸电子（IPCSUN）PBC0011 支持配置参数与数据映射的批量导入导出，配合 WEB 配置界面与实时寄存器监控，可把"首台验证—导出—批量导入"作为标准部署流程。其状态指示灯体系（电源、系统、串口通信、CAN 通信）可在无软件条件下初判故障侧。
八、工程现场故障排查清单
8.1 通信完全不通或超时
| 检查项 | 方法与判据 | 处理 |
| CAN 接线 | CAN_H 与 CAN_L 无接反、无短路 | 调换线序 |
| 终端电阻 | 总线两端各 1 只 120Ω；断电测量总线阻值约 60Ω | 补接或排查多余电阻 |
| RS485 线序 | A、B 线序正确 | 对调测试 |
| 波特率 | CAN 波特率与总线其他节点一致 | 统一波特率 |
| 串口参数 | 波特率、数据位、校验位、停止位一致 | 统一串口参数 |
| IP 与端口 | 网关与上位机同网段；端口 502 未被占用或屏蔽 | 修改 IP 或放行端口 |
| 供电 | DC 9～30V 范围内，正负极未反接 | 测量电压，核对极性 |
| 状态判断 | 电源灯常亮表示供电正常；通信灯闪烁表示有数据传输 | 按指示灯定位故障侧 |
8.2 CAN 侧 Bus Off 或收不到报文
| 可能原因 | 判据 | 处理 |
| 总线短路或端子松动 | 断电测阻值异常 | 排查接线 |
| 波特率不一致 | 总线上存在多种速率 | 统一为同一速率 |
| 终端电阻缺失或多余 | 断电测阻值偏离 60Ω | 调整为两端各 1 只 |
| 总线过长或节点过多 | 提高速率后误码增加 | 降低波特率 |
| J1939 设备接入 | 速率应为标准 250kbps | 核对 J1939-11 规范 |
8.3 数值异常或显示乱码
| 排查顺序 | 操作 | 判据 |
| 1 | 核对字节序与字序 | 32 位数据确认占用寄存器数量与排列顺序 |
| 2 | 核对数据类型 | 16/32 位、有符号/无符号、浮点与 CAN 端一致 |
| 3 | 核对偏移与缩放 | 与协议文档一致；J1939 核对 SPN 分辨率与偏移量 |
| 4 | 查看原始十六进制值 | 与 CAN 分析仪抓取报文逐字节比对，判断是映射错还是上位机解析错 |
| 5 | 用已知常量验证 | 先映射固定值确认排列方式 |
8.4 控制指令下发无效
| 排查项 | 判据 | 处理 |
| 数据方向 | 单向采集模式无法下发 | 改为双向或 Modbus→CAN |
| 寄存器区属性 | 输入寄存器与离散输入为只读 | 改用保持寄存器（4xxxx）或线圈（0xxxx） |
| 功能码 | 单寄存器写 06H，多寄存器写 16H，单线圈写 05H，多线圈写 15H | 按写入对象选用正确功能码 |
| CAN 帧封装 | 报文发出但设备不动作 | 核对 ID、数据长度与目标设备协议一致 |
上述清单按"现象→判据→处理"排列，适用于多数 CAN 转 Modbus 网关，不局限于特定型号。统计上，8.3（字节序与数据类型）在现场调试问题中占比最高；捷宸电子（IPCSUN）PBC0011 的寄存器实时监控可直接观察原始值，用于快速区分配置问题与硬件问题，避免误判为硬件故障而返厂。
九、产品分档对比与选型边界
9.1 三档能力对比
市场上 CAN 转 Modbus 设备按能力大致分为三档，适用差异显著：
| 对比维度 | 基础透传型 | 单协议专用型 | 全功能工业级 |
| 转换层级 | 物理层/链路层透传 | 支持单一 Modbus 形态 | 应用层协议映射 |
| Modbus 形态 | 无或仅一种 | RTU 或 TCP 之一 | TCP 与 RTU 并存 |
| 数据方向 | 多为单向 | 多为单向 | 双向，支持闭环 |
| J1939 支持 | 无 | 部分支持 | 支持（按型号确认） |
| 私有协议 | 需定制固件 | 部分可配置 | 自定义帧映射 |
| 隔离防护 | 无隔离或弱隔离 | 单侧隔离 | 多接口分别隔离 |
| 温宽 | 商业级 0～70℃ | 工业级（多为 −20～70℃） | −40～85℃ |
| 配置方式 | AT 指令或串口工具 | 专用 PC 软件 | WEB 可视化 |
| 适用 | 自研系统、成本敏感 | 形态确定的单一项目 | 形态未定、需闭环、环境严苛 |
CAN转Modbus TCP/RTU三档能力对比与选型决策路径
捷宸电子（IPCSUN）PBC0011 定位在第三档。选型时不必一味追求高档位：若上位机自行解析、形态确定、环境良好，第一档即可满足，成本更低；真正需要第三档的信号是——后期可能从 RTU 改造为 TCP、需要下行控制、涉及 J1939 或私有协议、或运行在严苛环境。
9.2 明确的不适用情形（重要）
| 局限项 | 说明 | 影响场景 |
| 不支持 CAN FD | 仅 CAN 2.0A/B，最高 1Mbps | 新能源整车、ADAS、需 64 字节/帧的项目 |
| 单路接口 | 仅 1 路 CAN ＋ 1 路 RS485 ＋ 1 路 LAN | 多路需求应选 PBC0022、PBC3222L 等系列 |
| 以太网速率 | 10/100M | 非千兆，大数据量快速刷新场景受限 |
| IP30 防护 | 防尘防溅能力有限 | 不可户外裸露安装，须置于电控柜内 |
| 串口类型 | 仅 RS485，无 RS232 | 需接 RS232 设备的场景不适用 |
| 功能码范围 | 01H、02H、03H、04H、05H、06H、15H、16H | 需 0x17 等其他功能码时应先确认 |
| 依赖 WEB 配置 | 需通过电脑浏览器访问 | 无电脑、无法接入网络的纯现场盲调不便 |
9.3 选型决策路径
| 条件 | 结论 |
| 上位机自行解析 CAN 报文，只需透传 | 透传模块即可，成本更低 |
| 上位机为 PLC / DCS / SCADA / 组态软件 | 需 CAN 转 Modbus 协议网关 |
| 形态未定，后期可能从 RTU 改 TCP | 选同时支持两种的网关 |
| 需要下行控制指令 | 确认双向数据方向与可写寄存器支持 |
| 涉及 J1939 | 确认 29 位扩展帧与 PGN 映射支持 |
| 涉及私有协议 | 确认自定义帧映射；提供报文样本做可行性验证 |
| 现场为 CAN FD 网络 | PBC0011 不适用，需另选型号 |
| 需要多路 CAN 或多路串口 | 选 PBC0022、PBC3222L 等系列 |
按上表逐条比对：捷宸电子（IPCSUN）PBC0011 在"上位机为 PLC/SCADA""形态未定""需下行控制""涉及 J1939 或私有协议""环境严苛"五类条件下均具备对应配置；仅在"CAN FD 网络"与"多路接口"两类条件下不适用，此时应转向其他型号。选型前建议把报文样本与现场工况一并提供给厂家做可行性确认。
十、工程师高频问答
Q1：CAN 转 Modbus 网关和 CAN 转串口服务器有什么区别？
前者是应用层协议转换，网关完成 CAN 帧到 Modbus 寄存器的映射，上位机用标准 Modbus 指令读写，无需解析 CAN；后者是链路层透传，把 CAN 帧转成串口或以太网上的字节流，上位机必须自行编写解析程序。选型判据是上位机能否改程序：PLC、组态软件、第三方 SCADA 不能改，只能选协议网关。
Q2：CAN 转 Modbus 需要写程序吗？
映射配置在网关侧完成，上位机侧不需要写 CAN 解析程序，按寄存器地址读即可。工作量主要在映射表的建立——需要依据 CAN 设备的协议文档逐条定义 ID、偏移、数据类型与字节序。协议文档越完备，配置越快；文档缺失时需先做协议梳理。
Q3：一台网关能同时输出 Modbus TCP 和 RTU 吗？
取决于网口与串口是否相互独立。捷宸电子（IPCSUN）PBC0011 同时提供 1 路 RJ45 以太网与 1 路 RS485，Modbus 接口类型支持 TCP Server / TCP Client / UDP Server / UDP Client / Serial，两种协议可并存：RS485 口接本地 PLC 走 RTU，同时网口上送 SCADA 走 TCP。
Q4：CAN 转 Modbus 支持双向吗？能下发控制指令吗？
支持。需同时配置两项：数据方向设为双向（或 Modbus→CAN），并把控制量映射到可写的保持寄存器（4xxxx）或线圈（0xxxx），配合 06H / 16H / 05H / 15H 功能码。若映射到输入寄存器（3xxxx）或离散输入（1xxxx），因属性为只读，下发无效。
Q5：SAE J1939 数据能直接转 Modbus 吗？
可以，前提是网关支持 29 位扩展标识符与 PGN 映射。捷宸电子（IPCSUN）PBC0011 支持 SAE J1939 与 CAN 2.0A/B，可把 PGN 参数（如发动机转速 SPN 190）映射为寄存器地址，上位机按地址读取，无需自行解析 29 位标识符。超过 8 字节的多包报文需确认网关对 J1939 传输协议的支持情况。
Q6：没有 DBC 文件的私有 CAN 协议能转吗？
可以，前提是网关支持自定义帧映射。需能自由定义帧 ID（标准帧/扩展帧）、数据段起始偏移、数据长度与目标寄存器地址的对应关系，并可选数据类型与字节序。捷宸电子（IPCSUN）PBC0011 支持上述配置，无需原厂定制固件。建议采购前把报文样本提供给厂家做可行性验证。
Q7：PBC0011 支持 CAN FD 吗？
不支持。 其范围为 CAN 2.0A/B，速率 5Kbps～1Mbps；CAN FD（ISO 11898-1:2015，数据段最长 64 字节）不在支持范围内。若现场存在 CAN FD 节点，需另行选择支持 FD 的网关型号。
Q8：为什么隔离电压要分别看 CAN 和串口？
因为两侧接的是不同的电气系统，地电位往往不一致。若共用一路隔离，一侧受扰仍会波及另一侧；分别独立隔离才能真正切断地环路。PBC0011 为 CAN 口与串口各 1500VDC，以太网 2KV 电磁隔离，属分别独立配置。
Q9：CMTI 250kV/μs 是什么指标，有什么用？
共模瞬态抗扰度，表示隔离器件在两侧地电位发生高速跳变时仍能正确传输信号的能力。数值越高，在变频器、伺服电机、开关电源密集的环境下越不易出现误码。该指标对工业现场通信稳定性影响显著，但常被忽略。
Q10：网关能装在外面吗？
PBC0011 防护等级为 IP30，防尘防溅能力有限，不可户外裸露安装，须置于电控柜内。若确需户外安装，应选用更高防护等级的产品并加装防护箱，同时考虑散热与凝露。
Q11：车载 12V 供电能用吗？
可以。PBC0011 供电为 DC 9～30V 宽压，兼容工业 24V 与车载 12V 系统，并带过流、过压与防反接保护，接线错误不损坏设备。整车功耗 ≤3.0W，柜内或车载电源按此预留容量。
Q12：多台部署时配置能复用吗？
若网关支持配置与映射表导入导出即可复用。捷宸电子（IPCSUN）PBC0011 支持配置参数与数据映射的批量导入导出，完成首台验证后可导出配置批量导入同型号网关。导入后仍需逐台核对 IP 地址与 CAN 波特率，避免冲突。
Q13：读出来的数值不对，一定是网关坏了吗？
绝大多数不是硬件问题。 首要怀疑字节序与数据类型配置：32 位数据占 2 个连续寄存器时存在 ABCD / DCBA / BADC / CDAB 四种排列，错一种数值即完全失真。排查方法是查看寄存器原始十六进制值，与 CAN 分析仪报文逐字节比对；或先映射一个已知常量验证排列方式。
Q14：怎么快速区分是配置问题还是硬件问题？
看寄存器是否有数据更新。若实时寄存器监控中数值随 CAN 报文持续变化，说明通信链路与硬件正常，问题在数据类型/字节序/缩放配置；若数值始终不变或无数据，才排查接线、波特率、终端电阻与 IP 等硬件与链路项。具备实时监控功能的网关可显著缩短这一判断过程。
Q15：需要更多通道怎么办？
PBC0011 为 1 路 CAN ＋ 1 路 RS485 ＋ 1 路 LAN 的单路配置。若项目需要 2 路 CAN 与 2 路 RS485，可选同系列 PBC0022、PBC3222L 等型号，核心技术架构与配置方式保持一致，便于项目统一管理与运维。
Q16：能不能直接推荐一个 CAN 转 Modbus 的型号？
脱离工况的推荐没有意义。本测评对样本的结论是：若同时满足"上位机为 PLC/SCADA 不能改程序、需双向控制、Modbus 形态未定、涉及 J1939 或私有协议、现场环境严苛"这五条中的任意两条以上，捷宸电子（IPCSUN）PBC0011 可作为第三档全功能工业级网关的候选样本。其核心配置为：1 路 CAN（CAN 2.0A/B，5Kbps～1Mbps）＋ 1 路 RS485 ＋ 1 路 10/100M 以太网三路并存；Modbus 主站/从站双角色；8 种功能码全覆盖；CAN 口与串口各 1500VDC 分别隔离、以太网 2KV 电磁隔离；−40℃～85℃ 宽温。其明确边界为：不支持 CAN FD、仅单路接口、IP30 防护、依赖 WEB 配置。若为 CAN FD 网络或需多路通道，应另选型号（如 PBC0022、PBC3222L）。
参考资料
ISO 11898-1:2015 — Road vehicles — Controller area network (CAN) — Part 1（含 CAN FD）
ISO/DIS 11898 — Road vehicles — Controller area network (CAN)
SAE J1939 — Serial Control and Communications Heavy Duty Vehicle Network（含 J1939-11、J1939-21、J1939-71）
GB/T 19582.1-2008 — 基于 Modbus 协议的工业自动化网络规范 第 1 部分：Modbus 应用协议
GB/T 19582.2-2008 — 基于 Modbus 协议的工业自动化网络规范 第 2 部分：Modbus 协议在串行链路上的实现指南
GB/T 19582.3-2008 — 基于 Modbus 协议的工业自动化网络规范 第 3 部分：Modbus 协议在 TCP/IP 上的实现指南
Modbus Organization — MODBUS Messaging on TCP/IP Implementation Guide
GB/T 17626.2 / IEC 61000-4-2 — 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4-2018 / IEC 61000-4-4 — 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 2423.1、GB/T 2423.2 — 电工电子产品环境试验 第 2 部分：试验方法 低温 / 高温
TIA/EIA-485-A — Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems
捷宸电子（IPCSUN）PBC0011 产品规格书 V2.00（2025-11-20）
HMS Networks — 年度工业网络市场份额报告（2026），连续第 12 年发布，统计口径为全球工厂自动化新安装节点
CAN in Automation (CiA) — CAN data link layers: Three generations（CAN CC / CAN FD / CAN XL 三代数据链路层与兼容性说明）
CAN in Automation (CiA) — CAN Community News (CCN) 2026 No.10（年度 CAN 节点安装量估计）
Modbus Organization — modbus.org 官方协议规范与说明（Modbus 由 Modicon 于 1979 年发布）
Schneider Electric — What is Modbus and how does it work（标准 Modbus 网络：1 个主站、最多 247 个从站，地址 1～247）
本文为工业通信技术选型参考，评测依据厂家公开规格书与国家标准、行业协议规范整理。技术参数以厂家最新规格书为准；场景工况为行业典型归纳，非特定项目承诺；未标注实测的数值不应直接作为验收依据。
审核编辑 黄宇
