直流电源分析仪：us级采样精准测量动态功耗

在电池供电设备研发中，功耗大小直接决定产品续航表现，传统测试手段难以捕捉瞬间动态功耗变化。直流电源分析仪内置高精度源表模块，采样分辨率达到us级别，支持供电波形编辑与噪声加载，可模拟真实供电场景并实时采样电流数据，为低功耗产品提供完整的功耗测试方案。

功耗测试

1

源表一体化测试能力

直流电源分析仪将电源输出、电流测量与波形分析集成于单一设备。源表为被测模组提供稳定供电，供电波形支持自定义编辑并可加载噪声，从而模拟设备在实际运行中的供电波动场景。设备实时采样电流数据并统计实时功耗，帮助研发人员准确掌握产品在不同工况下的能耗表现。

2

硬件设备操作流程

硬件操作共分为五个步骤，主要涉及设备参数设置与物理接线。操作前请确认设备已通电并处于待机状态。

查看参数查看屏幕各通道电流电压参数，确认当前设备状态

选择通道在面板上选择目标测试通道，准备进行参数配置

设置参数用方向键选定栏目，输入规定电压电流数值后按Enter键确认

连接线缆进行物理接线，红线接正极、黑线接负极，确保极性正确

开启通道按下通道开关，启动该通道供电与采样功能

3

软件平台操作步骤

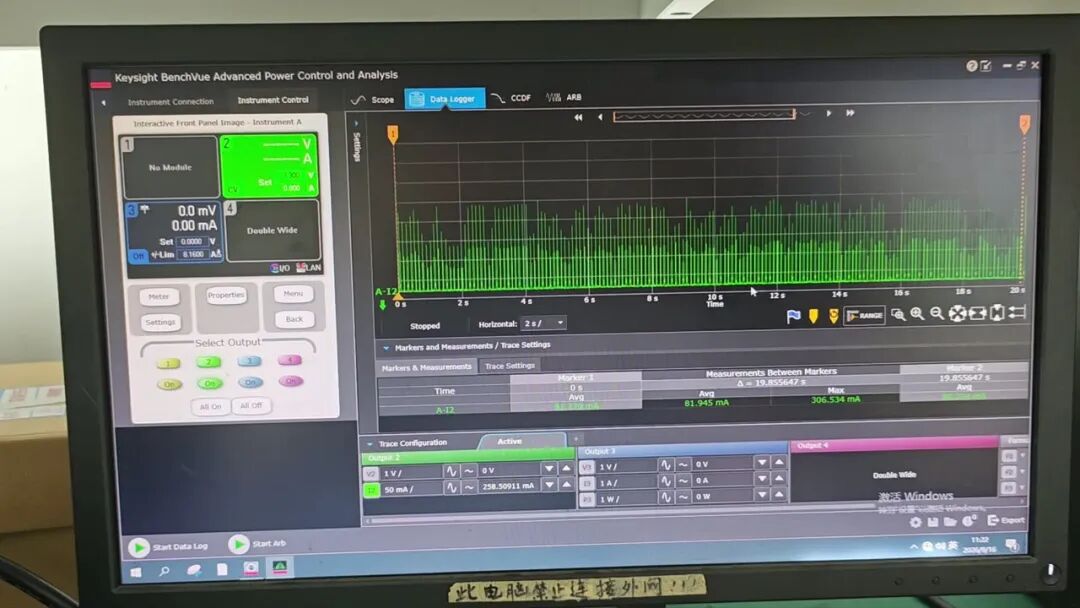

软件部分基于Keysight BenchVue平台进行控制与数据分析，需在硬件接线完成后依次执行以下操作。

启动软件在电脑上启动Keysight BenchVue软件，进入主操作界面

搜索设备在软件中执行设备搜索功能，查找已连接的电源分析仪

建立互联完成软硬件互联配置，确保通信链路正常

确认状态查看连接状态指示，确认软件已成功识别硬件设备

开启通道在软件界面开启对应通道，准备进行电流检测

开启检测打开电流检测功能，启动实时数据采样

开始测试点击开始测试按钮，设备进入功耗数据采集阶段

显示辅助线在波形界面开启辅助线，便于观察关键功耗节点

自适应屏幕执行屏幕自适应操作，优化波形显示比例与布局

4

测试数据分析方法

测试完成后需重点关注两项核心数据指标。平均功耗用于核算设备整体续航时间，并评估低功耗设计是否达到预期效果。最大功耗用于排查设备是否存在瞬时漏电现象，同时校验供电系统是否具备足够的供电余量，确保设备在峰值负载下稳定运行。
