使用PicoScope示波器解码SPI总线信号
1关于SPI总线
串行外设接口（SPI,Serial Peripheral Interface）总线最早由Motorola开发，用于其微控制器产品。由于其结构简单、实现直接，随后被其它厂商广泛采用，目前已在嵌入式系统领域的各类器件中得到普及。
SPI总线通常用于微控制器或CPU与外设之间的芯片级通信，例如显示模块、ADC和DAC、EEPROM、SD卡及其它存储器件。
SPI总线是一种主从式、四线制串行通信总线，包含以下四条信号线：MOSI（主输出/从输入）、MISO（主输入/从输出）、SCLK或SCK（串行时钟）、SS（从设备选择）或CS（片选）。

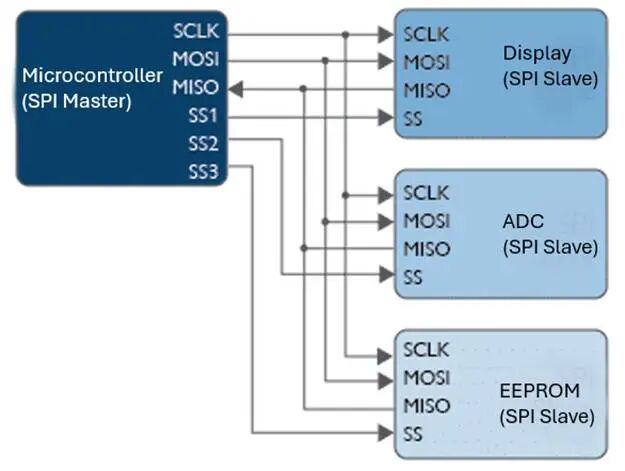

图1 SPI总线架构
在SPI通信系统中，各设备以主从关系运行。主设备通过生成共享的串行时钟信号来发起并控制所有数据传输。
SPI是一种全双工通信协议，这意味着在每一个时钟周期内，主设备和从设备都可以同时发送和接收数据。为了与多个从设备进行通信，主设备通常为每个从设备提供一根独立的片选（CS）信号线。
为了保证SPI总线的正常工作，主设备在任意时刻只能与一个从设备通信。这一机制通过CS信号来实现。任何未被选中的从设备都必须忽略来自主设备的SCK和MOSI信号，同时不得驱动MISO信号线，其输出应保持高阻态，以避免总线冲突。
SPI通信通常包括以下几个步骤：
•初始化：主设备首先将SCK时钟频率配置为目标从设备所支持的范围内（通常为几MHz到几十MHz）。
•从设备选择：主设备将对应从设备的CS信号拉低（通常为逻辑低电平，即0 V），以选中该从设备。
•数据交换：在每一个时钟周期内都会发生一次全双工数据传输。主设备通过MOSI信号线输出一位数据，从设备进行采样；同时，从设备通过MISO信号线输出一位数据，主设备进行采样。
•通信结束：数据交换完成后，主设备停止输出时钟信号，并将CS信号拉高，取消对从设备的选中。
图2 SPI总线中的数据传输机制
SPI的数据传输依赖于主设备和从设备内部位宽相同的移位寄存器（例如8位）。这些寄存器通过MOSI和MISO信号线相互连接，形成一个环形缓冲结构。其工作原理如下：
•在每一个时钟沿，主设备和从设备都会将寄存器中的一位数据（通常是最高有效位MSB）移出到各自的输出线上。同时，它们也会从对方的输出线上采样一位数据，并移入自身寄存器的最低有效位（LSB）。
•当时钟脉冲数量达到寄存器位宽时，主设备和从设备寄存器中的原始数据就完成了一次完整交换。
•如果需要继续传输数据，只需重新加载移位寄存器，并重复该过程即可。

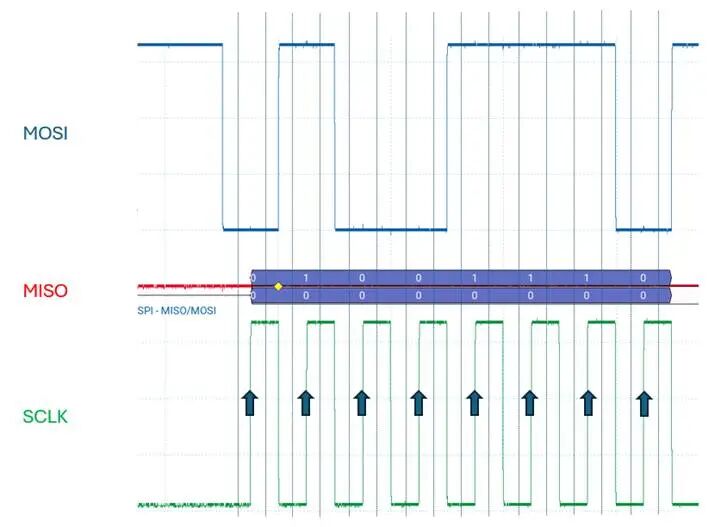

图3 SPI在时钟上升沿采样的时序图
2 Pico串行总线解码与协议分析解决方案简介
PicoScope示波器标配有超过40种串行通信协议解码功能。随着PicoScope软件的持续免费升级，未来还将支持更多协议解码功能。
目前支持的协议包括：
1-Wire、ARINC 429、BroadRReach、CAN、CAN FD、CAN J1939、CAN XL、DALI、DCC、DMX512、Ethernet 10BASE-T、扩展UART、Fast Ethernet 100BASE-TX、FlexRay、I²C、I²S、I³C BASIC v1.0、LIN、Manchester、MIL-STD-1553、MODBUS ASCII、MODBUS RTU、NMEA-0183、并行总线、PMBus、PS/2、PSI5（传感器）、Quadrature、RS232/UART、SBS Data、SENT Fast、SENT Slow、SENT SPC、SMBus、SPI-MISO/MOSI、SPI-SDIO、USB（1.0/1.1）以及风速传感器协议等。
图4 PicoScope支持的串行协议解码器
解码后的数据通过两种互补的方式进行显示，便于高效分析。
图形显示方式：解码数据以十六进制、二进制、十进制或ASCII格式显示在波形下方，并与原始波形共用同一时间轴。错误帧会自动以红色高亮显示，便于快速识别。用户可以对任意数据帧进行放大，以进一步分析信号完整性或噪声问题。
图5 PicoScope中的图形解码显示方式
表格显示方式：表格视图提供所有解码数据帧的完整列表，包括数据内容、标识符和标志位。用户可以对数据进行筛选，仅显示感兴趣的帧，也可以通过搜索功能查找具有特定属性的数据帧。统计功能还可显示更详细的物理层信息，例如帧时间和电压电平。

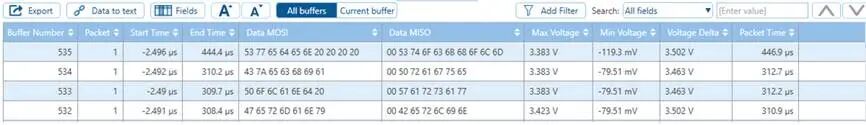

图6 PicoScope中的表格解码显示方式
这两种视图是相互联动的：在表格中点击任意一帧，示波器界面会自动缩放并定位到对应的波形位置。
为了进一步提升分析效率，“Link File（链接文件）”功能允许用户将数据字段与自定义的、易于理解的文本字符串进行关联。此外，PicoScope还支持将所有解码数据导出为电子表格，用于后续分析。

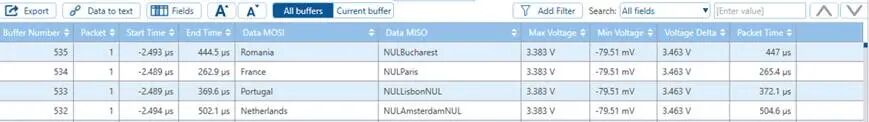

图7显示解码数据的可读文本
3使用PicoScope捕获SPI信号的测试设置
使用PicoScope对SPI总线通信进行有效解码，首要前提是精确的捕获到原始数据，这要求示波器具有足够的带宽和采样率。
SPI信号的工作频率范围较广。基于实践经验建议：
•示波器带宽为SPI时钟频率的3~5倍。
•采样率确保在单个数据位的上升沿或下降沿至少采集5个采样点，从而实现准确的数字信号重构。
为了进行全面分析，理想情况下应采集以下信号：
•SCK（串行时钟）：用于同步，是必需信号
•MOSI（主输出/从输入）：主设备发送的数据
•MISO（主输入/从输出）：从设备返回的数据
所需的示波器通道数量取决于具体的分析需求：
•使用两通道示波器时：必须将其中一个通道用于采集SCK，因此一次只能解码一条数据线（MOSI或MISO）。
•使用四通道或更多通道时：可同时采集SCK、MOSI、MISO以及CS信号，从而对指定从设备的通信进行完整分析。
下图8展示了使用PicoScope进行SPI测试的测试设置：
•一台PicoScope 3418E示波器（500MHz，5GS/s，2GS）通过USB Type C连接至PC，用于控制和数据采集。
•四个无源探头连接至被测设备，用于采集SCK、MOSI、MISO和CS信号。
•PC上运行PicoScope 7软件，用于控制示波器、显示波形并执行SPI协议解码。

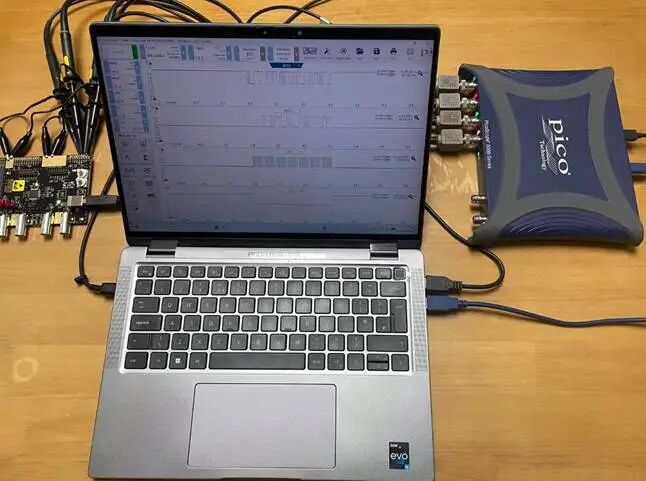

图8使用PicoScope 3418E捕获SPI信号的测试设置
4使用PicoScope解码SPI信号
按照以下步骤在PicoScope 7中完成SPI数据的采集与解码。
步骤1：在PicoScope 7的通道菜单中为各通道命名，便于后续操作和识别。
步骤2：打开“Views”，添加四个示波视图窗口，每个窗口显示一条波形，并为每个窗口命名为所显示的SPI信号。
步骤3：根据实际信号情况设置合适的垂直量程、时基和采样率。
步骤4：设置触发条件以稳定显示SPI数据，推荐使用针对SCK信号的脉冲触发。
完成以上步骤后，即可获得如图9所示的SPI波形。

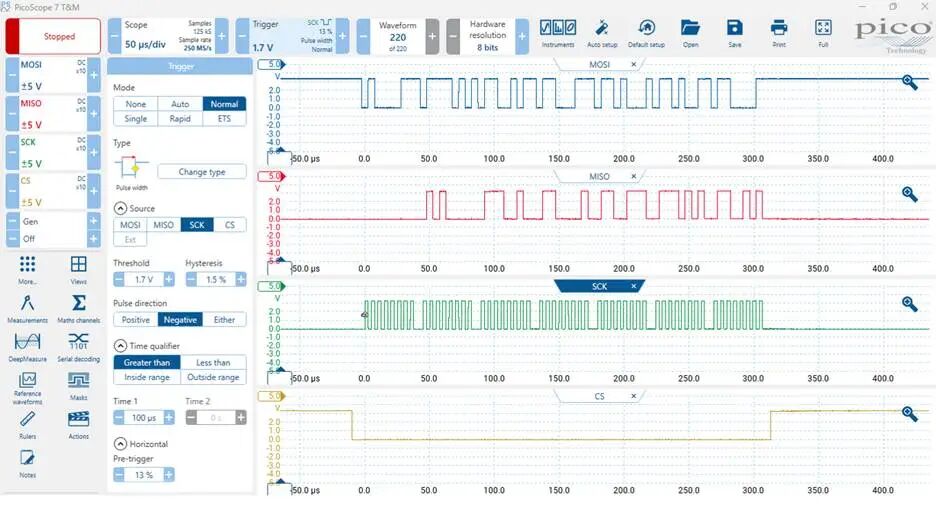

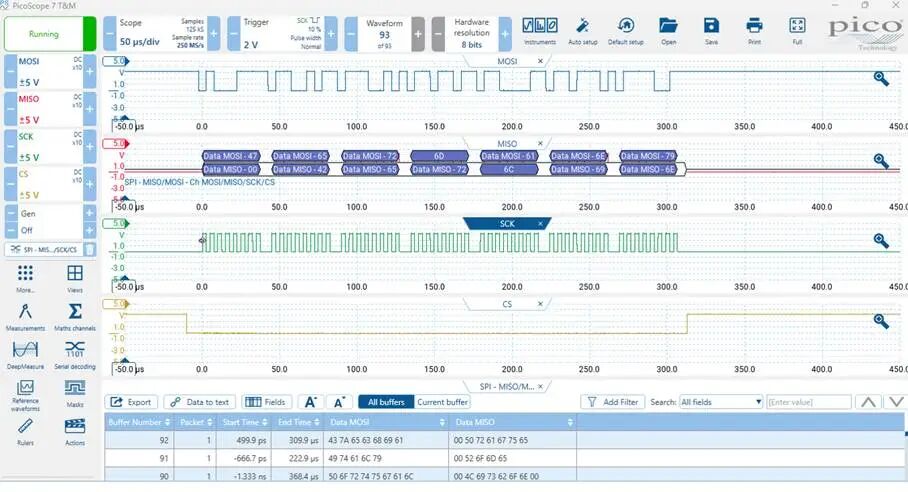

图9 PicoScope 7中的SPI波形显示
步骤5：点击“Serial decoding”，选择“SPI – MISO/MOSI”.
图10在PicoScope 7中选择SPI解码器
步骤6：将各通道分配到解码器中对应的解码信号。若之前已正确命名通道，该过程会更加直观。阈值和迟滞参数会被自动识别，但仍可根据需要手动调整。其它SPI参数按照图11进行配置。

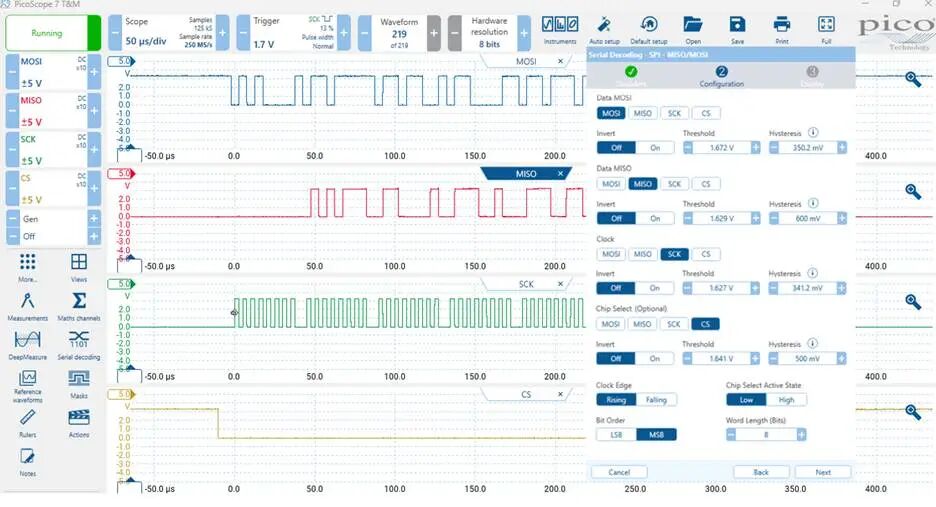

图11在PicoScope 7中配置SPI解码器
步骤7：点击“Next”，为解码器命名，并选择解码数据显示格式。同时还可以限制解码的时间范围，以便仅采集和分析关注的数据。

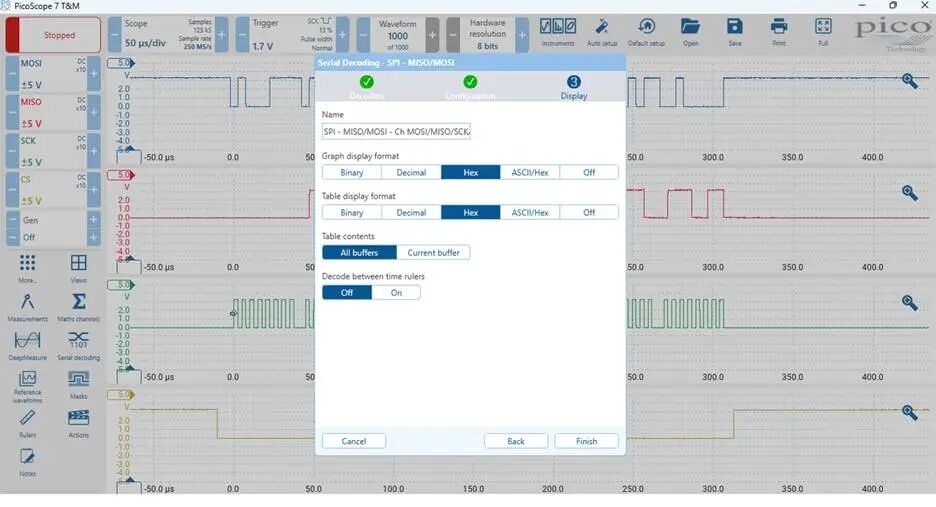

图12在PicoScope 7中选择SPI解码显示格式
步骤8：点击“Finish”后，解码结果表格将显示在屏幕上。该表格既可以与示波器视图联动缩放，也可以像其它图表一样单独显示。
图13 PicoScope 7中的SPI解码结果
更多功能和设置：
•解码数据上方的工具栏提供了多种实用功能，可通过“Export”或“Data to Text”导出数据。
•使用“Fields”可以选择需要显示的数据字段，并重新配置解码内容。
•搜索功能在深存储应用中尤为重要。由于PicoScope支持捕获大量数据包，借助搜索功能可以仅显示所需数据，从而大幅节省分析时间。
•将鼠标悬停在任意数据包上，即可查看该数据包的详细内容。

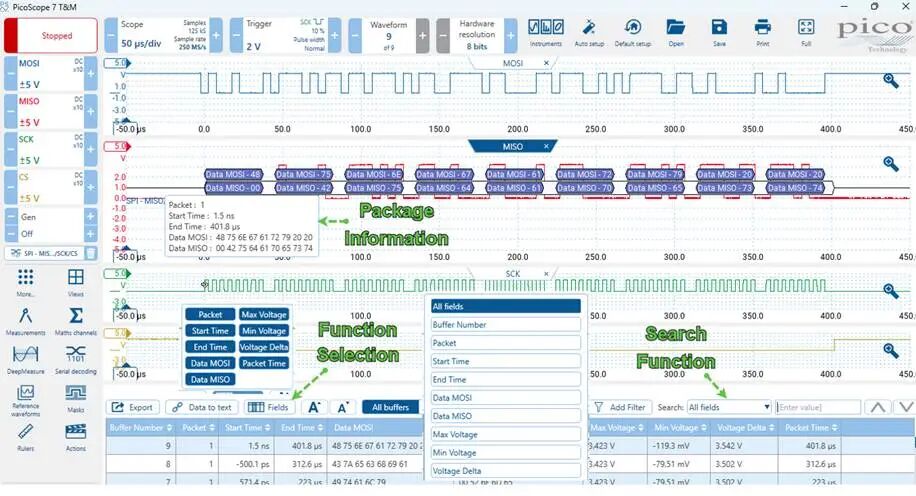

图14 PicoScope 7中SPI解码器的更多功能
