核芯互联推出CLF2571低功耗高性能宽带射频合成器

一、 引言：复杂射频环境下的系统级挑战

在关键任务通信（Mission-Critical Communications）及高精度测试测量领域，射频前端的设计正面临前所未有的挑战：系统不仅需要覆盖更宽的频率范围，还必须在严苛的功耗限制下实现极低的相位噪声与高速频率切换。

作为国内领先的模拟信号链芯片供应商，核芯互联正式推出 CLF2571 低功耗（PLL模式下仅为12mA）高性能宽带射频（RF）合成器。该器件凭借其独特的架构设计与卓越的性能指标，为专业无线电、卫星通信及移动终端提供了极具竞争力的本振（LO）解决方案。

架构框图

二、 核心技术架构与性能优势

1. 宽频覆盖与灵活的频率合成架构

CLF2571 内部集成了高性能的24bit-分数 N 锁相环（PLL）和多核压控振荡器（VCO）。其核心 VCO 工作频率高达6GHz，配合内置的可编程输出分压器以及两个输出缓冲器，实现了10MHz 至 3000MHz的连续输出覆盖，并且最大输出功率可达3dBm。这种高集成度设计显著减少了外部元件数量，优化了 PCB 布局空间。

2. 极致相位噪声与频谱纯度

对于窄带数字对讲（如 DMR, PDT, P25）等应用，相位噪声直接影响邻道抑制比（ACPR）和接收灵敏度。CLF2571 在关键频段展现了优异的频谱特性：

相位噪声：在 480MHz 载波下，12.5kHz 偏移处的相噪低至-123dBc/Hz；1MHz 偏移处达到-143dBc/Hz。

归一化噪底（FOM）：达到-231dBc/Hz，确保了在高性能系统中的参考性能。

杂散控制：芯片内置独特的可编程乘法器，可通过改变频率规划有效避开并消除整数边界杂散（Integer Boundary Spurs），即使杂散落在有用通道内也能通过技术手段予以抑制。

19.2MHz 无源晶体输入,480MHz 输出

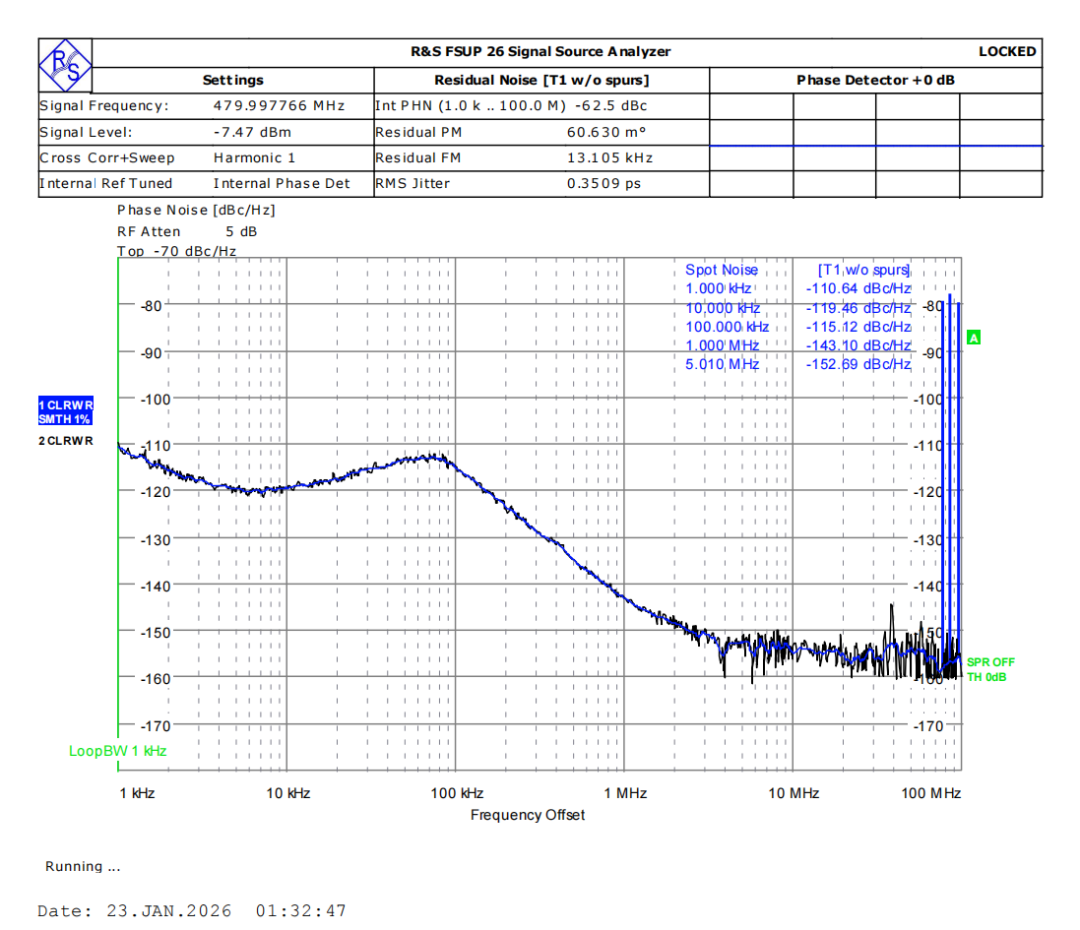

20MHz 有源晶振输入，480MHz 输出

20MHz 有源晶振输入，481MHz 输出

20MHz 有源晶振输入，482MHz 输出

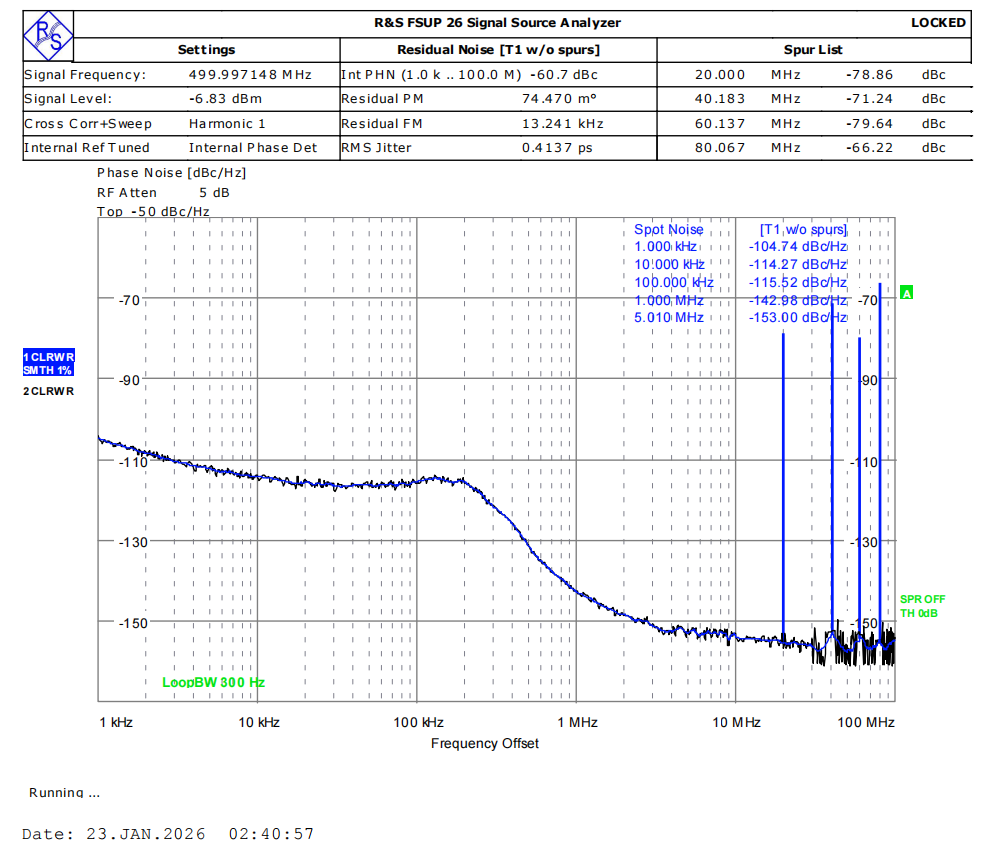

20MHz 有源晶振输入，500MHz 输出

20MHz 有源晶振输入，900MHz 输出

20MHz 有源晶振输入，902MHz 输出

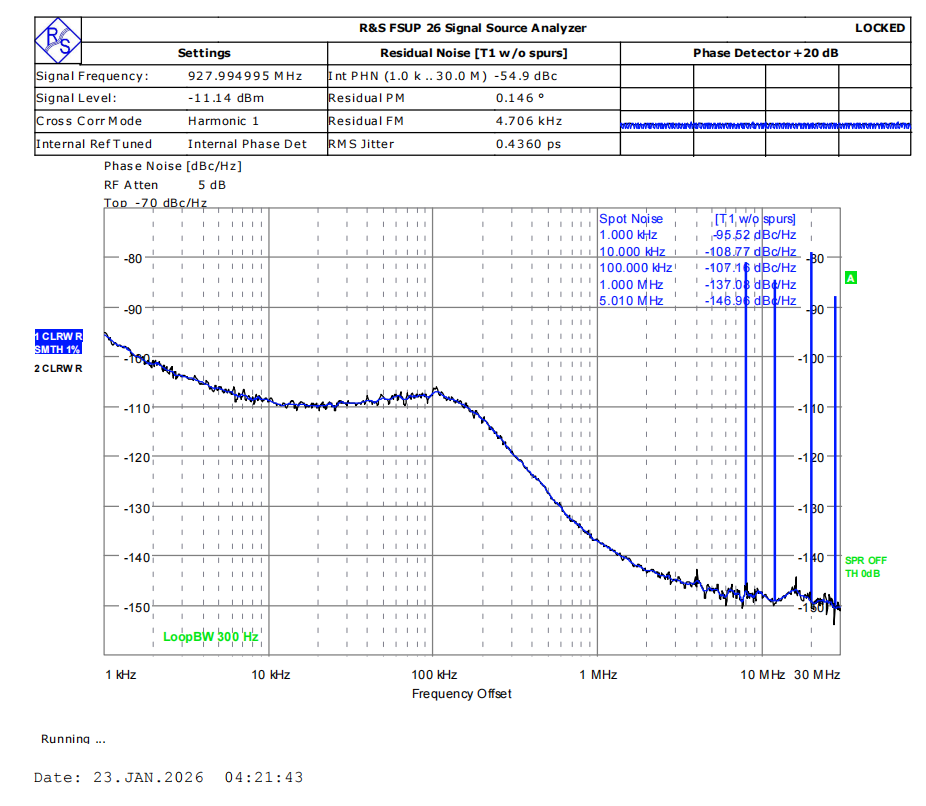

20MHz 有源晶振输入，928MHz 输出

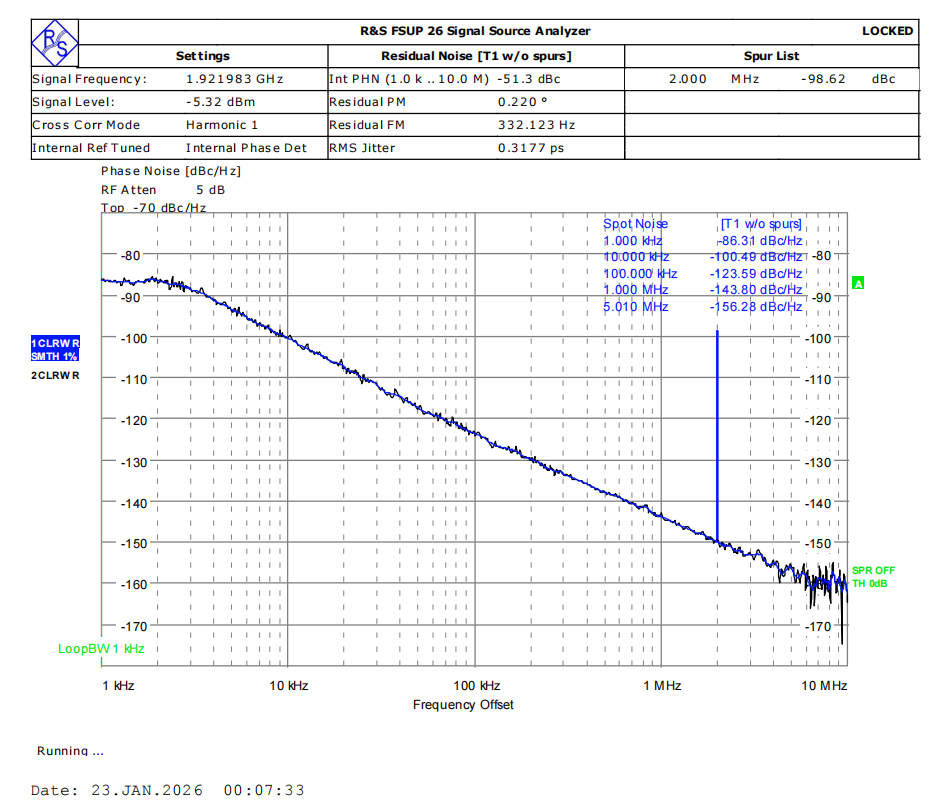

片外 VCO，分数模式噪声

片外 VCO，整数边界噪声

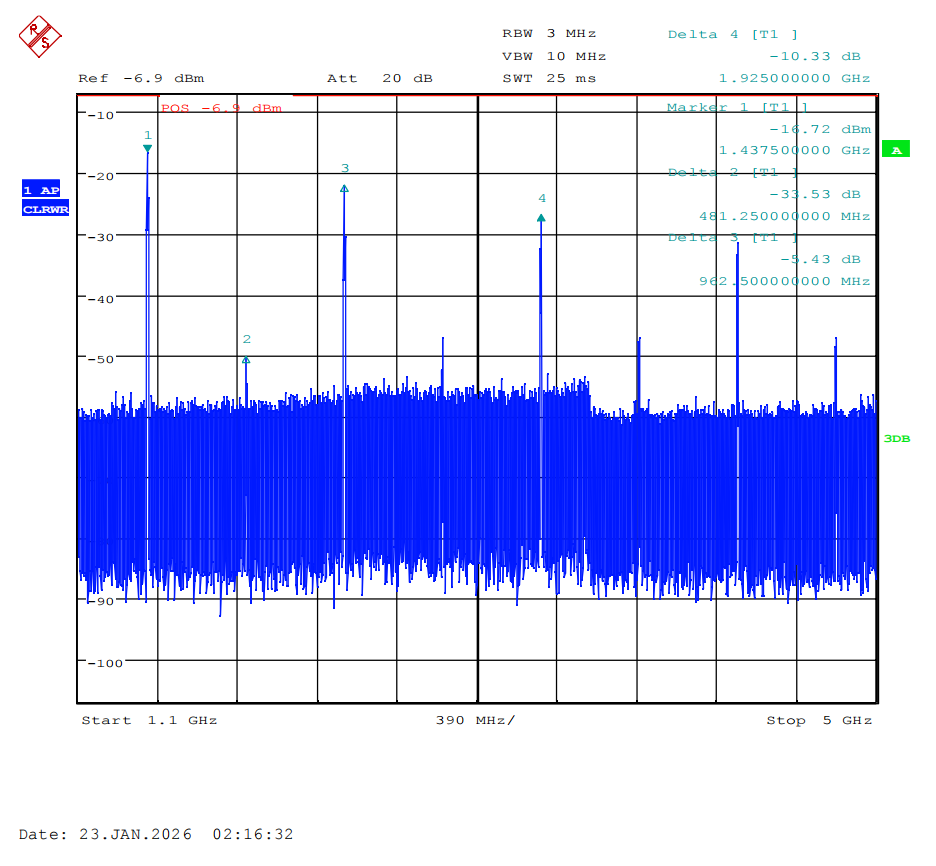

480MHz 推挽输出，谐波分布图

480MHz 开漏输出，谐波分布图

3. 全新 FastLock 技术：毫秒级频率切换

在跳频通信和动态频谱接入应用中，锁定时间是系统吞吐量的关键瓶颈。CLF2571 引入了FastLock 技术，有效解决了窄带回路滤波器与快速锁定之间的矛盾。即使在高性能外部 VCO 配置下，用户仍能实现< 1.5ms 的极速切换，大幅提升了通信链路的鲁棒性。

4. 行业领先的功耗效率 (SWAP-C 优化)

在手持设备设计中，功耗与散热是核心痛点。CLF2571 通过底层电路优化，实现了性能与功耗的完美平衡：

PLL 模式（外部 VCO）：电流消耗仅为12mA。

全功能合成器模式：典型电流消耗仅为26mA。 这一特性为延长终端续航时间、降低热设计复杂度提供了强有力的支持。

三、 系统级功能集成

双输出与 SPDT 开关：芯片集成 SPDT 射频开关，支持双输出模式，可直接作为 FDD 系统中的TX/RX 切换开关，降低了前端链路的插损。

直接数字调制支持：CLF2571 能够通过硬件引脚或寄存器编程，直接支持2/4/8 电平 FSK 调制及模拟 FM 调制，并内置脉冲成形（Pulse Shaping）功能，进一步优化输出频谱分布。

四、 典型应用场景

专业数字对讲机 (LMR/PMR)：完全符合 dPMR、DMR、PDT 及 P25 Phase I 等协议对频率源的严苛要求。

卫星通信终端：作为超宽带本振源，支持高性能调制解调。

手持式测试仪表：为频谱仪、信号源等设备提供兼顾便携性与实验室级指标的参考频率。

高保真无线音频：在复杂无线电环境下保证音频传输的稳定性与极低底噪。

五、 技术规格概览 (Technical Summary)

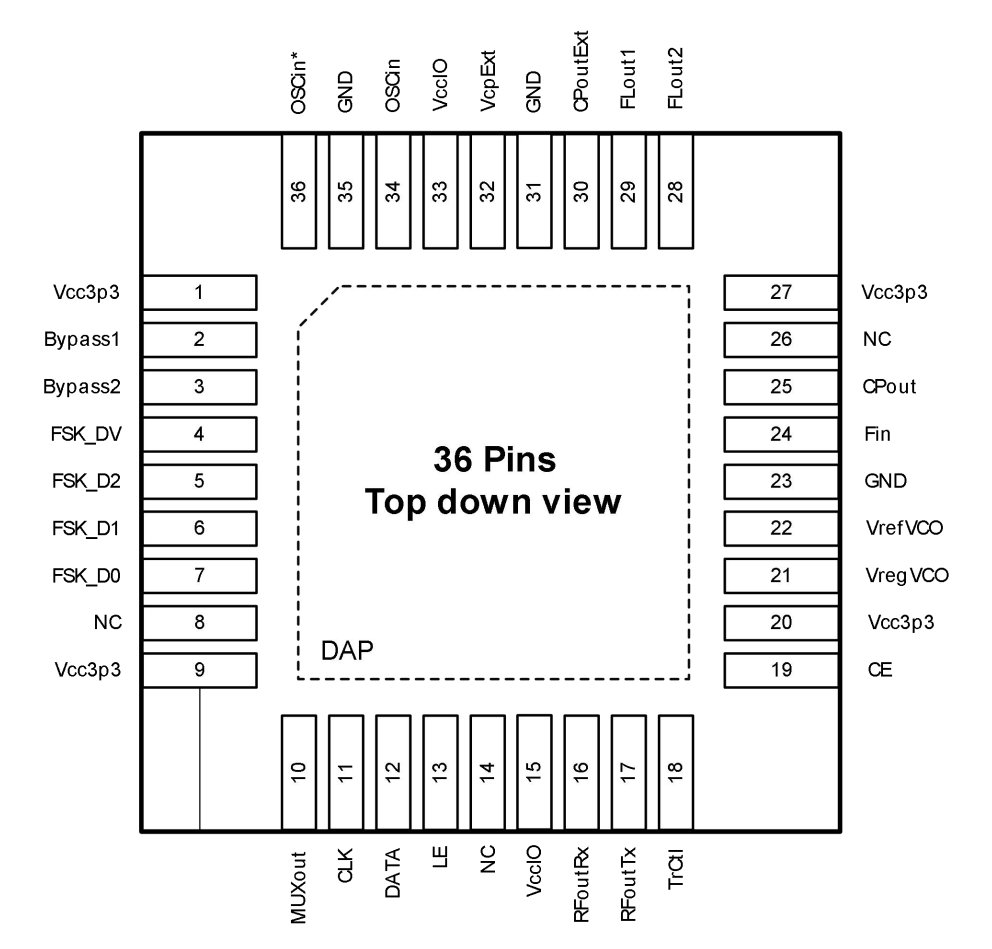

引脚配置

六、 结语与样片申请

CLF2571 的发布不仅展示了核芯互联在射频频率合成领域的深厚技术积累，更体现了我们对本土及全球通信市场需求的深刻理解。

目前 CLF2571 样片已正式开放申请。如需获取详细的Datasheet、评估板（EVM）及技术支持，请通过以下方式与我们联系：

官方网站：www.hexinhulian.com

技术咨询：田工 15712520079

微信后台：回复“CLF2571”获取更多详细资料。
