【瑞萨BLE/WI-FI模块测评】超声波双通路（一）——板子怎么插、超声波怎么测

拿到这套瑞萨生态工作室的板子和两个无线模组之后，我想做个稍微完整一点的东西：一个超声波近场测距终端，距离数据同时通过WiFi推到网页、通过BLE透传到手机，哪边方便看哪边。

这是三篇里的第一篇，先把硬件和最底层的测距逻辑讲清楚。WiFi网页和BLE手机端分别放在后两篇。

我的板子和套件

主控是生态工作室的RA4M2 v2.0开发板，芯片R7FA4M2AD，Cortex-M33内核跑100MHz。板上自带三个LED、两个触摸按键TS1/TS2，还有一个板载USB转串口接SCI9，烧录走J-Link SWD。

无线部分用了两个Digilent标准PMOD：

DA16200 Wi-Fi PMOD：插右侧PMOD2，走SCI0（UART），负责连路由器、做TCP客户端

DA14531 BLE PMOD：插左侧PMOD1，走SCI4（另一路UART），CodeLess固件透传

外加一个最常见的HC-SR04超声波模块，四根杜邦线引出来。

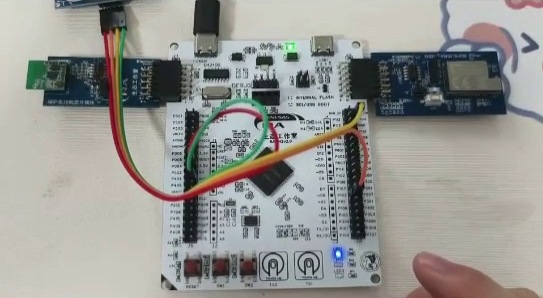

硬件全景

整个系统长这样——中间RA4M2，左右两个PMOD板插在标准座子上，HC-SR04用线引到板子左上角。USB线插板载口供电，同时出来调试日志。

引脚怎么分配的

PMOD座子占用的脚是固定的，我没动：

功能	MCU脚	说明
WiFi UART TX/RX	P411/P410	PMOD2，115200
WiFi RESET/LPR	P608/P609	控制脚
BLE UART TX/RX	P205/P206	PMOD1，115200
BLE RESET/LPR	P403/P402	控制脚
调试串口	P109/P110	SCI9，CH340

HC-SR04是新加的，选脚的时候特意避开了所有PMOD占用的位置，最后定在：

VCC → 3V3（这个模块是3.3V兼容版，千万别接5V）

GND → GND

TRIG → P103（MCU输出，给10us触发脉冲）

ECHO → P104（MCU输入，读回响脉宽）

接线其实很简单，四根线。我手放在超声波前面比划的时候，板子上两个蓝灯已经亮了，说明WiFi和TCP都连上了。

硬件介绍

HC-SR04到底怎么测距的

这个模块用的人太多了，但我还是想把时序和原理掰开讲一下，因为代码里计时那部分是自己写的，不是用定时器输入捕获。

模块上电后处于静默状态。MCU给TRIG脚一个至少10us的高电平脉冲，模块内部就会自动发出8个40kHz的超声波脉冲串，同时把ECHO脚拉高。超声波碰到障碍物反射回来，模块收到回波后立刻把ECHO拉低。

所以ECHO高电平的持续时间，就是声波"去+回"的飞行时间。

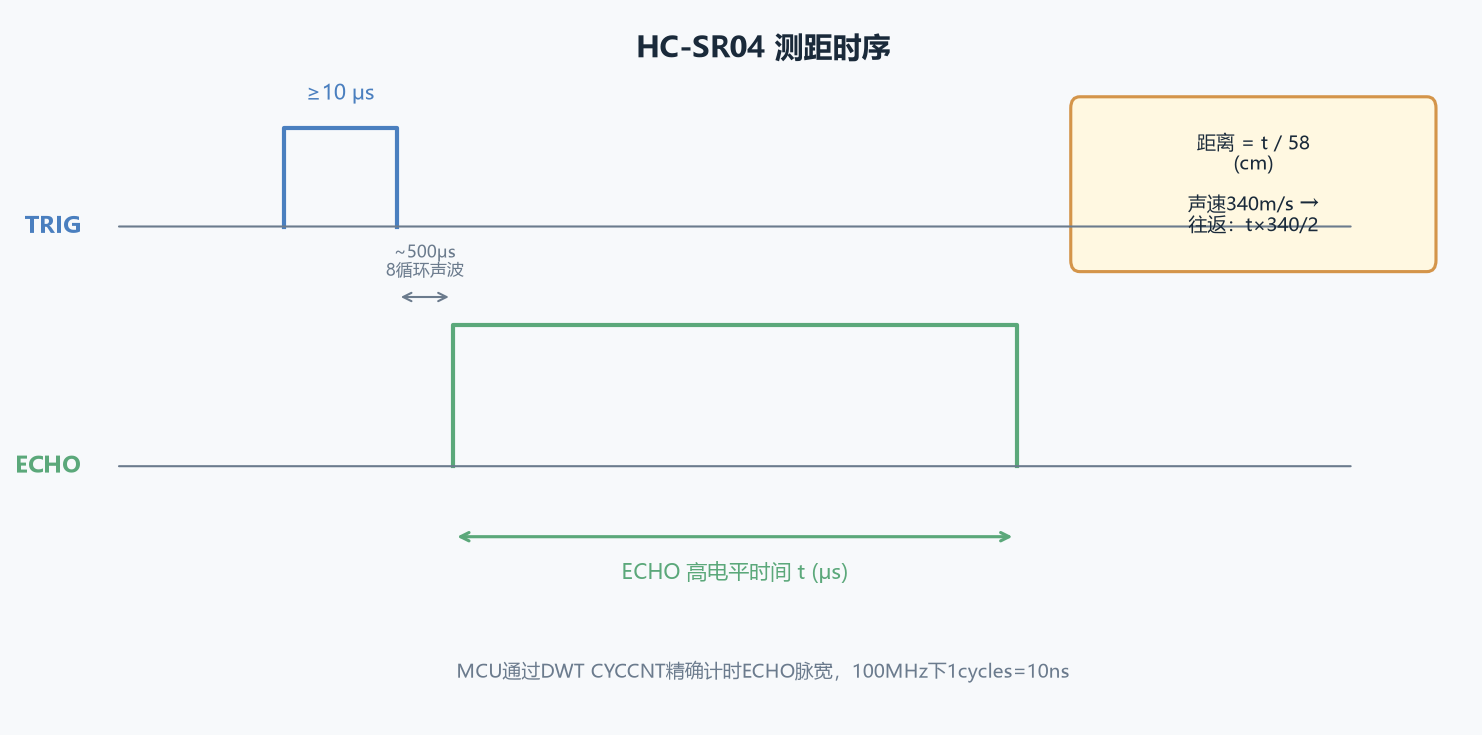

HC-SR04时序

换算关系很直接：声速按340m/s算，距离 = 声速 × 时间 / 2。工程上大家都用一个近似公式：

> 距离(cm) = ECHO高电平时间(μs) / 58

这个58怎么来的？声速340m/s = 0.034cm/μs，往返除以2就是0.017cm/μs，反过来1cm对应约58.8μs。模块手册直接取58，够用了。

为什么用DWT计时而不是定时器

ECHO脉宽可能从几百μs到30ms不等（对应约2cm到5m）。最常规的做法是用定时器输入捕获，硬件自动记录上升沿和下降沿的计数值。但我这边RA4M2的定时器资源已经被AGT占了一个做软件时基，再配输入捕获有点绕。

CM33内核自带DWT（Data Watchpoint and Trace）单元，里面有个CYCCNT计数器，每个CPU周期加1。RA4M2跑100MHz，就是10ns加一次——分辨率比绝大多数定时器都高。

初始化就三行：

CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;  // 使能跟踪
DWT->CYCCNT = 0;
DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;             // 启动周期计数

然后测ECHO上升沿到下降沿之间的cycle数，除以系统时钟频率（100000000），乘1000000就得到微秒数。代码里做了个30ms超时保护，测不到回波就直接返回timeout，不会卡死在循环里。

整个read函数就是：拉低TRIG → 延时2us → 拉高TRIG 10us → 拉低 → 等ECHO上升沿开始计时 → 等ECHO下降沿结束计时 → 算距离。轮询读GPIO，没用中断，因为40ms才采一次，轮询完全来得及。

原始数据为什么不能直接用

HC-SR04有个老问题：近距离或者表面倾斜的物体，回波会有毛刺。有时候明明手放在30cm不动，读数会突然跳一下到15cm，下一拍又跳回来。直接拿去做报警判断肯定要误触发。

我的滤波链是这样的：

数据流水线

第一道：3点中值滤波。 取最近3次采样排序，取中间值。这种方法对"偶发跳一个点"的毛刺特别有效——三个数里哪怕一个是错的，排完序取中间就把它扔掉了。比滑动平均抗脉冲干扰强得多，因为平均会把毛刺的影响摊到后面好几拍。

第二道：2点滑动平均。 中值输出再过一个2窗口的均值，让数值看起来不那么一格一格跳。窗口只取2是因为响应速度优先——这是个近场报警，手伸进来要赶紧报出来，不能被滤波拖半秒。

第三道：跳变检测。 这是个特殊处理。如果新值和上次滤波结果差了8cm以上，说明不是毛刺而是真的有东西突然靠近/远离（手伸进来了），这时候直接把滤波器的缓冲区全部重置成新值，输出直接跳变。正常情况下中值+MA是慢慢收敛的，手一伸进来要等好几个周期才能跟上，跳变检测就是解决这个问题的。

三个参数都是在app_config.h里调的：中值窗口3、MA窗口2、跳变阈值8cm。采样周期40ms，也就是每秒25次。

报警为什么要带回滞

距离阈值默认30cm，低于这个数就报警。但如果就定在30cm一个点上，手在30cm附近抖一下，报警就会疯狂地开了关、关了开——LED闪个不停，网页上红色界面来回切，BLE也一顿一顿地发。

标准解法是加回滞（hysteresis）：

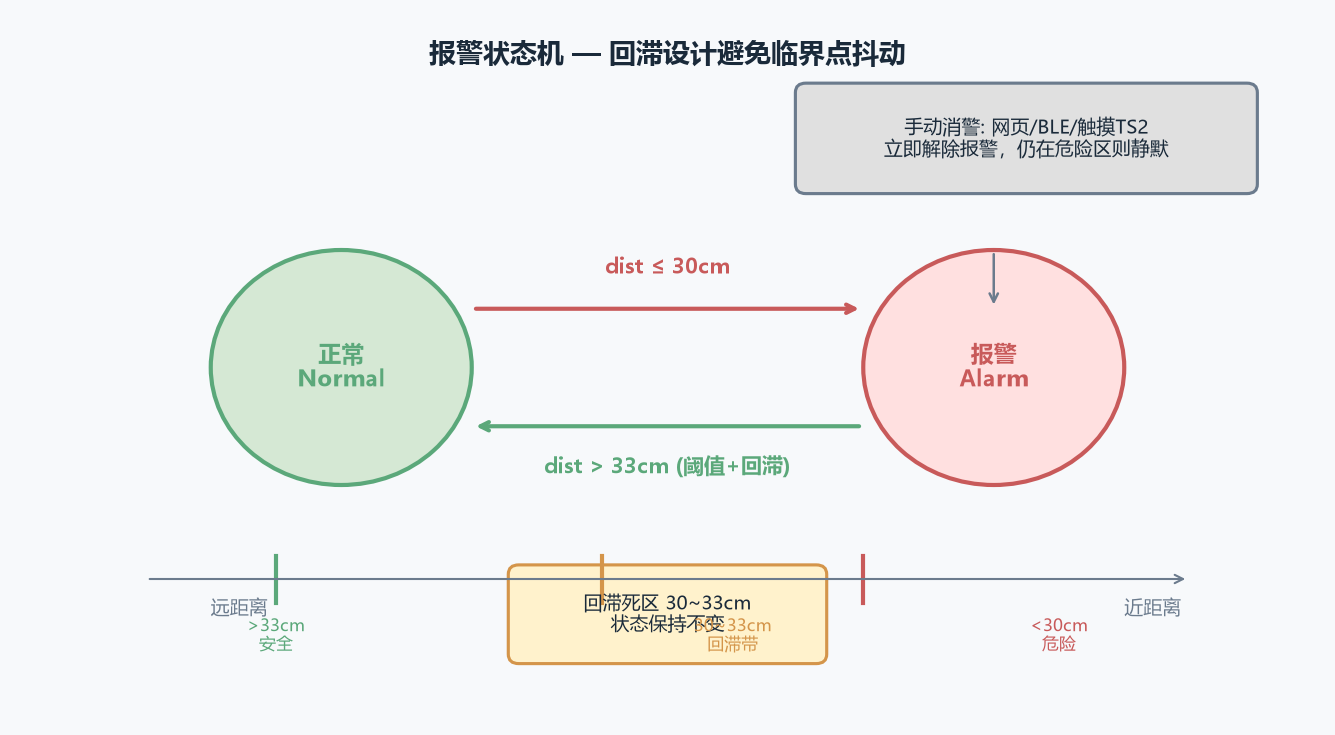

报警状态机

距离 ≤ 30cm → 触发报警

距离 > 33cm → 解除报警

30~33cm之间 → 保持当前状态不变

这样手要先越过30cm才报警，然后必须退到33cm以外才解除，中间3cm的"死区"把临界点的抖动吃掉了。代码里就是两个判断：

clear_level = threshold + hysteresis;  // 33cm
if (dist <= threshold)       alarm = true;
else if (dist > clear_level) alarm = false;
// else: deadband, 什么都不做

除了自动报警，还有个手动消警的概念。报警响了之后可以点网页上的"消警"按钮、BLE发个ACK、或者触摸板上的TS2，LED立刻灭。但这时候手如果还在30cm以内，MCU只是"假装没看见"，不会重新报警——直到手退过33cm再伸进来才会重新触发。这个设计在实际用的时候挺合理的：比如人已经走到障碍物旁边知道有危险了，不想让LED一直闪，就手动按一下消掉。

固件长什么样

整个工程分四层，从下往上：

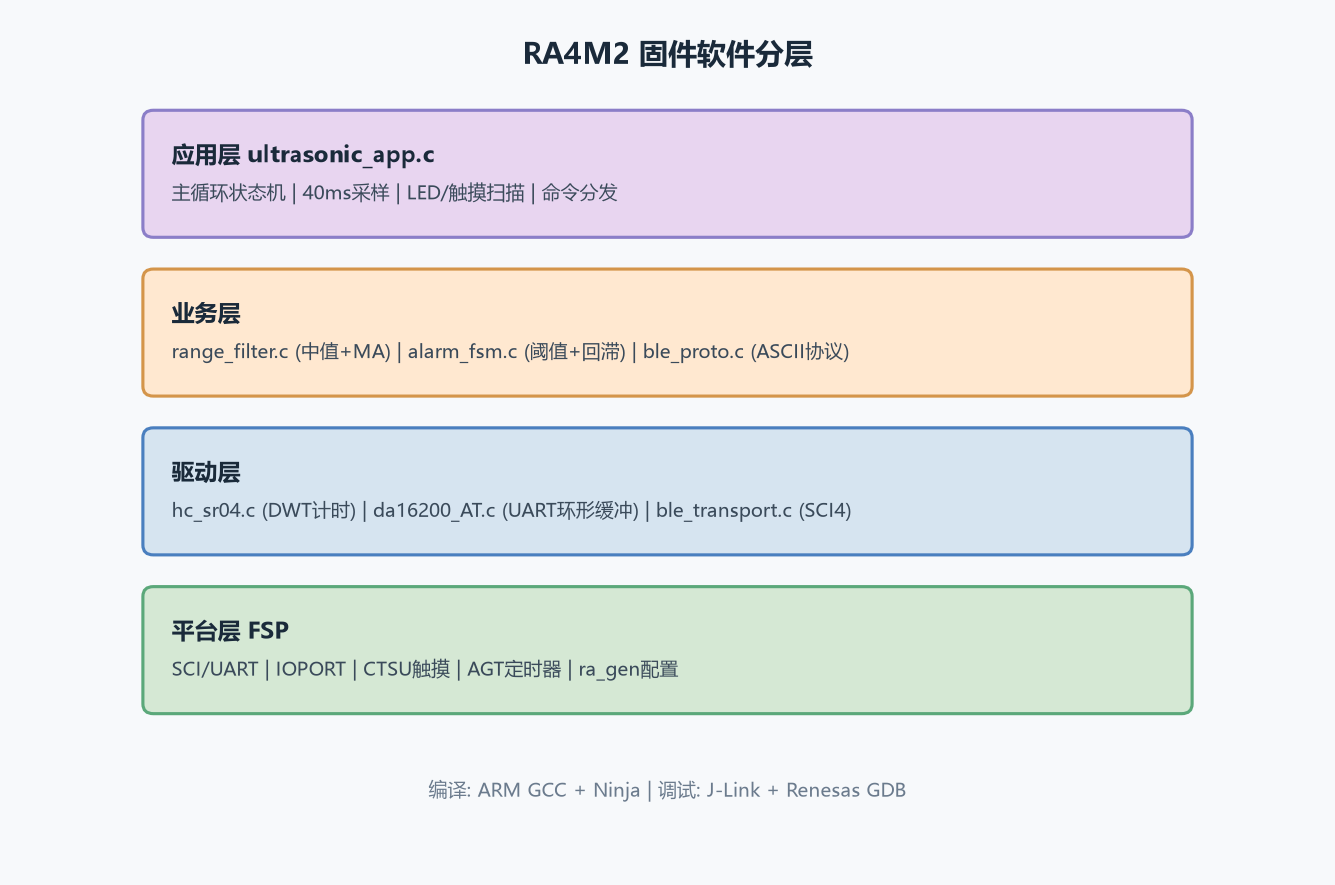

软件分层

最底下是瑞萨FSP包，SCI、IOPORT、CTSU触摸这些都由配置工具生成。往上是驱动层：hc_sr04.c管超声波计时，da16200_AT.c管WiFi模组的UART收发，ble_transport.c管BLE模组。再上面是业务逻辑：滤波、报警状态机、BLE ASCII协议解析。最顶层是主循环状态机，管采样调度、LED、触摸按键、命令分发。

板卡LED

板子上电后，LED1（WiFi连接）和LED2（TCP连接）两个蓝灯亮起来，就说明链路通了。这时候用手在超声波前面晃，网页上的数字会跟着变——下一篇我就讲这个网页是怎么搭起来的。

下一篇预告：DA16200怎么用AT指令连路由器、怎么作为TCP客户端把JSON推到PC上，FastAPI桥和网页界面是怎么写的。
