SPI在板内几厘米走线正常，一接排线、转接板或更长连线就开始偶发错码，这时别只反复改CPOL、CPHA。很多问题出在SCLK边沿太快、回流不好和反射上；哪怕时钟只有几MHz，边沿也可能已经快到要按传输线处理。

SPI有一种很折磨人的故障：短的时候什么都正常，线一加长就开始随机错。

降一点频率可能好一些，再降又不一定彻底消失。

软件把CPOL、CPHA、CS时序检查了很多遍，也没发现明显问题。

这种时候我会先看示波器，不再继续猜协议。

别被“只有几MHz”骗了

数字线会不会产生明显反射，不只看SPI Clock是多少MHz。

更关键的是IO边沿有多快。很多MCU、FPGA的GPIO上升沿只有几百皮秒到几纳秒，即使你把SPI设成1MHz，这个边沿本身仍然包含很高的高频成分。

板内几厘米时，传播延迟还不明显；换成几十厘米排线、转接线甚至更长电缆以后，走线已经不能简单当成一根理想导线。

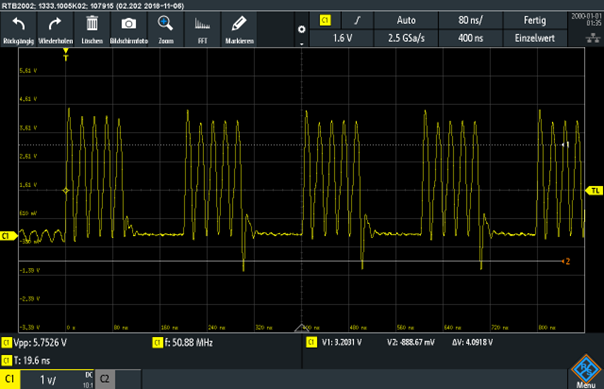

图1：实际SPI波形中的过冲和振铃，数字逻辑还能显示0/1，但模拟波形已经不干净。

最值得先盯的是SCLK

数据线上有一点振铃，有时系统还能跑。

SCLK不一样。如果反射造成的过冲、回摆刚好再次跨过输入门限，接收端可能把一个边沿看成两个边沿。

表现出来就是偶发多采一位、少采一位，最后整个字节都错。

所以抓SPI时不要只看逻辑分析仪的0和1。四通道示波器把CS、SCLK、MOSI、MISO一起抓下来，看接收端引脚附近的模拟波形，信息更多。

图2：边沿后的振铃如果再次跨过输入门限，时钟线尤其容易产生误触发。

串联电阻有用，但放错位置效果会差很多

常见做法是在驱动端串一个几十欧姆的小电阻，利用源端终端来把振铃压下来。

重点是“驱动端”。MOSI、SCLK、CS通常由主机驱动，电阻应靠近主机或真正输出这段线的Buffer；MISO由从机驱动，MISO的串联电阻就应该靠近从机。

不要因为四根线都叫SPI，就把四颗电阻整齐摆在MCU旁边。

阻值也不是越大越好。太大会让边沿变得过慢，Setup/Hold余量反而被吃掉。留22Ω、33Ω、47Ω这类可调位置，再结合实测选值通常更实际。

图3：TI用户实测的高速数字线振铃，线长、负载和探测方式都会影响看到的结果。

图4：SPI经过较长线缆后，边沿会出现明显畸变和反射，时钟频率不高也不能忽略边沿速度。

如果排线已经很长，降频不一定是最彻底的办法

先保证信号旁边有连续GND回流，排线里最好让高速线和地合理交错，不要四根SPI挤在一起、地只放在最边上。

然后把线缩短、降低Drive Strength、加合适的Source Termination，再重新抓接收端波形。

如果距离已经到米级、环境干扰又大，就要承认一个事实：SPI本来就不是为长距离通信设计的。

这时候换成差分传输、隔离器带差分接口，或者把SPI转换成更适合长距离的总线，往往比继续在原线缆上补电阻更可靠。

板内能跑、接线就错，先看物理层。协议没变，信号到对面时的样子可能已经完全变了。

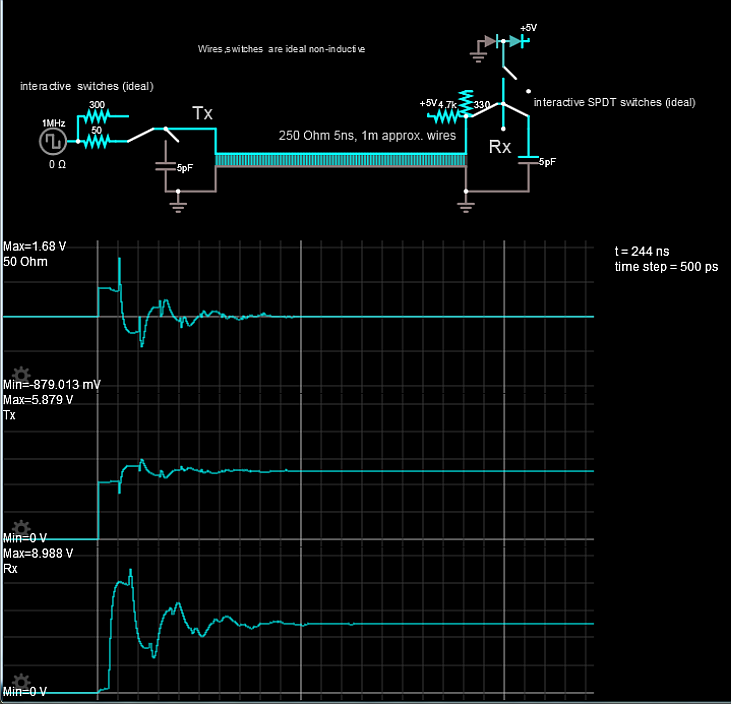

图5：长互连的传输线仿真能看到明显的过冲、下冲和多次反射，简单RC并不是所有场景都适合。
