MTA_VRT 软件：并网设备VRT测试，现场即出可提交结论
本文导读
致远仪器MTA_VRT高/低电压穿越测试软件，配合PA6000H/PA8000功率分析仪，面向并网设备VRT测试，以数千秒连续记录、200余项参数内置标准自动判标、端到端流程覆盖，帮助工程师测试现场即出可提交结论。
VRT测试进入更严格的标准化阶段
电压穿越（VRT，Voltage Ride-Through）是指并网设备在电网电压发生暂降或暂升时，维持不脱网运行的能力，分为低电压穿越（LVRT）和高电压穿越（HVRT）两类。随着光伏、风电、储能在电网中的渗透率持续提升，VRT能力直接关系到电网扰动下的运行稳定性，相关并网标准也持续细化。
近年，三大领域相关标准相继更新。光伏领域，GB/T 19964-2024新增高电压穿越、不对称故障下低电压穿越动态无功支撑要求、连续故障穿越等测试场景；风电领域，GB/T 25387.2-2021明确风电变流器高/低电压穿越试验方法；储能领域，GB/T 36548-2024将故障穿越列为储能电站并网测试项目，并于 2025年1月1日 正式实施。
新版标准带来的不只是测试场景增多：工程师需要连续记录数千秒的扰动过程、计算多达上百项派生参数，并将每项结果与标准阈值逐一对照。在连续故障穿越等复杂场景下，仅靠通用数据采集工具加人工核查，既耗时、又容易遗漏，人工套用标准还易引入判标偏差。

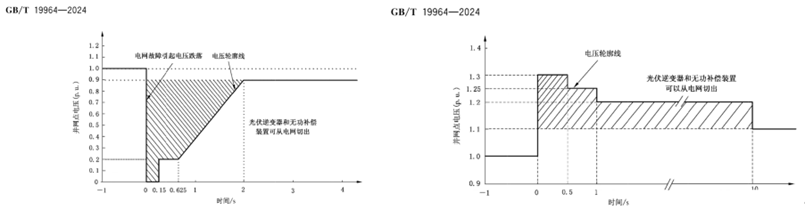

图1 GB/T 19964-2024电压穿越测试
MTA_VRT高/低电压穿越测试软件
致远仪器MTA_VRT高/低电压穿越测试软件支持按目标标准灵活配置额定电压、额定功率、电压跌落/升高深度、无功电流注入值等参数，配置完成后即可自动输出判标结果，覆盖从数据记录到报告导出的端到端分析流程，记录不漏关键波形、计算结果与标准保持一致、测试项全面覆盖，帮助工程师在测试现场即出可提交结论。
记录阶段：
超长时“黑匣子”记录，不漏关键波形
VRT测试中，被测设备的响应异常具有偶发性，出现时刻难以预判。MTA_VRT软件的记录时长主要取决于硬盘容量，支持数千秒连续记录，哪怕是第2999秒才出现一次10ms电压跌落，也能完整复现瞬态波形。
采集过程中，软件支持波形实时滚动显示，屏幕右侧持续呈现最新波形，可随时观察信号动态。
图2 软件波形记录功能
计算阶段：
内置200+项参数，测完即得结果
无功电流响应时间、无功电流注入有效值、有功功率恢复时间等派生参数，需基于采集数据计算得出，无法直接从原始波形读取。MTA_VRT软件内置计算项覆盖标准要求：单相高低压穿越支持30余项，三相高低压穿越支持200余项。测试完成后，软件自动批量输出各项参数结果，在现场即时查看。
分析阶段：
光标定位关键时刻，结果实时刷新
在需要手动核查特定时间段的场景中，MTA_VRT软件提供多种交互式区间定位功能，可将光标快速跳转至“电压跌落开始”“无功电流达到要求注入值”等标准关注的时间节点：
| 区间类型 | 说明 |
| 电压穿越区间 | A光标=跌落开始，B光标=跌落结束 |
| 无功电流响应区间 | A光标=跌落开始，B光标=注入无功电流>参考值时刻 |
| 无功电流注入区间 | 无功电流从注入到稳定的全过程 |
| 有功功率恢复区间 | A光标=有功功率跌落，B光标=有功功率恢复 |
光标拖动时，软件实时更新计算结果，显示当前值、最大值、最小值、Delta值及无功电流上升斜率。可输出的穿越分析结果包括：跌落保持时间、无功电流响应时间、无功电流注入持续时间、无功电流注入有效值、最大无功电流注入值、功率恢复时间。

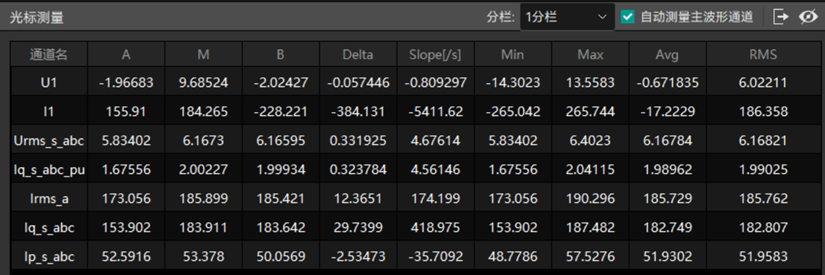

图3 数值显示
判定阶段：
内置标准模板，自动判标，减少人工遗漏
将测试结果与标准阈值逐项对照，在连续穿越等参数较多的场景下容易出现遗漏。MTA_VRT软件内置多种行业标准模板，配置完成后自动输出各参数的判标结果，减少人工逐项核查的出错风险，各参数可按被测设备实际情况灵活调整。
图3 参数配置
导出阶段：
多格式导出，覆盖归档、回读与报告整理
VRT测试通常涉及测试机构与设备厂商两端，双方所用分析工具不同，数据交接时常面临格式转换与兼容性问题。MTA_VRT软件支持工程文件、波形数据、光标测量结果及测试报告等多种格式导出，可直接满足数据归档、离线回读、多平台分析及报告整理等需求，无需二次转换：
| 导出类型 | 文件格式 | 用途说明 |
| 工程文件 | .mta | 保存配置+波形数据，离线回读 |
| 波形数据 | .fld/.csv/.tdms/.mat | 支持Excel、LabVIEW、MATLAB等多平台分析 |
| 光标测量数据 | .csv | 光标区间内的测量结果 |
| 测试报告 | .doc | 一键生成电压穿越测试报表 |
完整VRT测试方案：PA系列功率分析仪 + MTA_VRT软件
MTA_VRT软件与PA6000H / PA8000系列功率分析仪可构成完整的VRT测试方案，功率分析仪负责现场信号采集，软件负责后续的数据记录、分析计算与结果输出，覆盖测试启动到报告导出的各环节，无需额外数据中转。
针对风电变流器测试中的电能质量分析需求，PA系列功率分析仪还支持IEC 61000-4-7谐波分析，可计算前50次谐波及2 kHz以下间谐波（覆盖标准核心测量段），满足GB/T 25387.2-2021中的相关测试要求。

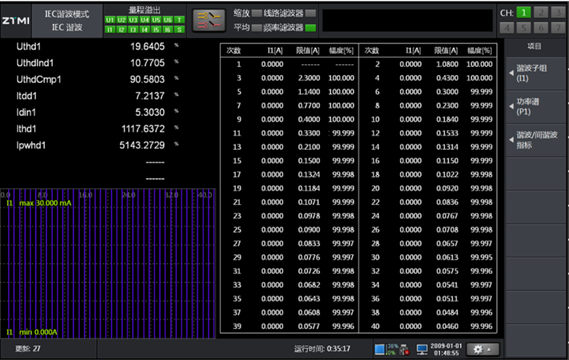

图4 PA系列功率分析仪IEC 61000-4-7测试此外，致远仪器还推出面向逆变器研发测试的InverterTest（光伏和储能逆变器测试软件）（点击查看），涵盖VRT测试、无功功率测试、电能指令测试等多项功能，可用于逆变器并网测试的多类场景需求。

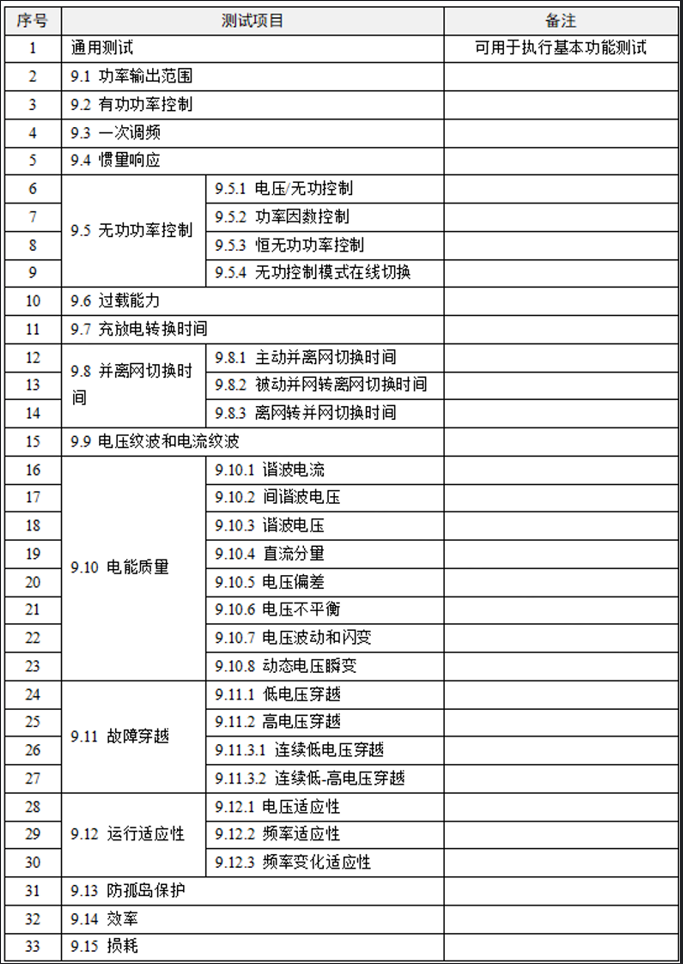

图5 InverterTest 测试项目
如需了解光伏、风电、储能并网VRT测试方案，欢迎联系致远仪器技术支持获取咨询。6月3日-5日，致远仪器将亮相上海SNEC光伏展，届时可现场体验MTA_VRT软件操作，欢迎莅临交流。
