分享一款4K60 HDMI over IP单芯片传输方案AM8962D

AM8962D是一款可实现4K60 HDMI Over IP高清视频专用SoC，编码芯片AM8962DT与解码芯片AM8962DR，结合网络芯片AM9211C可以支持100M/1000M Ethernet传输

在分布式视频矩阵的应用场景中，高清分辨率的可实现方案已经非常成熟，然而4K60高清分辨率的方案却少之又少，除了方案成本高昂之外，用户需要投入的开发精力与成本周期也十分之长。在此背景下，AM8962D单芯片方案孕育而生，只需要一颗芯片，便可实现各种接口转换的繁琐，也节省了各个环节开发的长周期，更重要的是AM8962D可实现编码与解码，使得视频处理器设备发射器与接收器可进行共板设计。

一、主控介绍

AM8962D是一款可实现4K60 HDMI Over IP高清视频专用SoC，编码芯片AM8962DT与解码芯片AM8962DR，结合网络芯片AM9211C可以支持100M/1000M Ethernet传输，可将4K60 / 2K144 / 1080p240高刷分辨率的高清视频进行一对一、一对多、对多对进行传输，并且延时可做到40ms，实现端到端的快速响应，可满足流畅的HIM交互与KVM控制。

使用AM8962D方案，可实现多接口的信号透传，包括KVM / UART / IR / CEC / Audio 等数据，让客户如同使用传统线缆般的流畅体验。除了网络Ethernet的传输之外，该方案也可支持 SFP 光纤模块，突破了铜缆的距离限制。

使用完整方案，除了在设备上可展示IP地址外，还可通过电脑端上位机对发射器与接收器进行Group群组设置，可实现分布式矩阵分组显示的功能。

AM8962D拓扑图

二、技术参数画质显示核心性能:

显示 Timing

分辨率与刷新率支持 (Timing)：

* 4K @ 60Hz： 提供细腻高清晰度画质。

* 2K @ 144Hz： 兼顾高解析度与流畅动态。

* 1080P @ 240Hz： 超高刷新率，保证高动态画面顺畅呈现。

* 支持本地环出Loopout

低延时特点

低延迟传输 (< 40ms)： 保证远端交互与操控的实时性。

内容保护支持

HDCP 保护： 完整支持 HDCP 1.4 与 HDCP 2.x 加密协议。

三、传输模式

模式一【4k60 点对点传输】

模式二【4k60 一对多延长】

模式三【4K60 KVM延长】

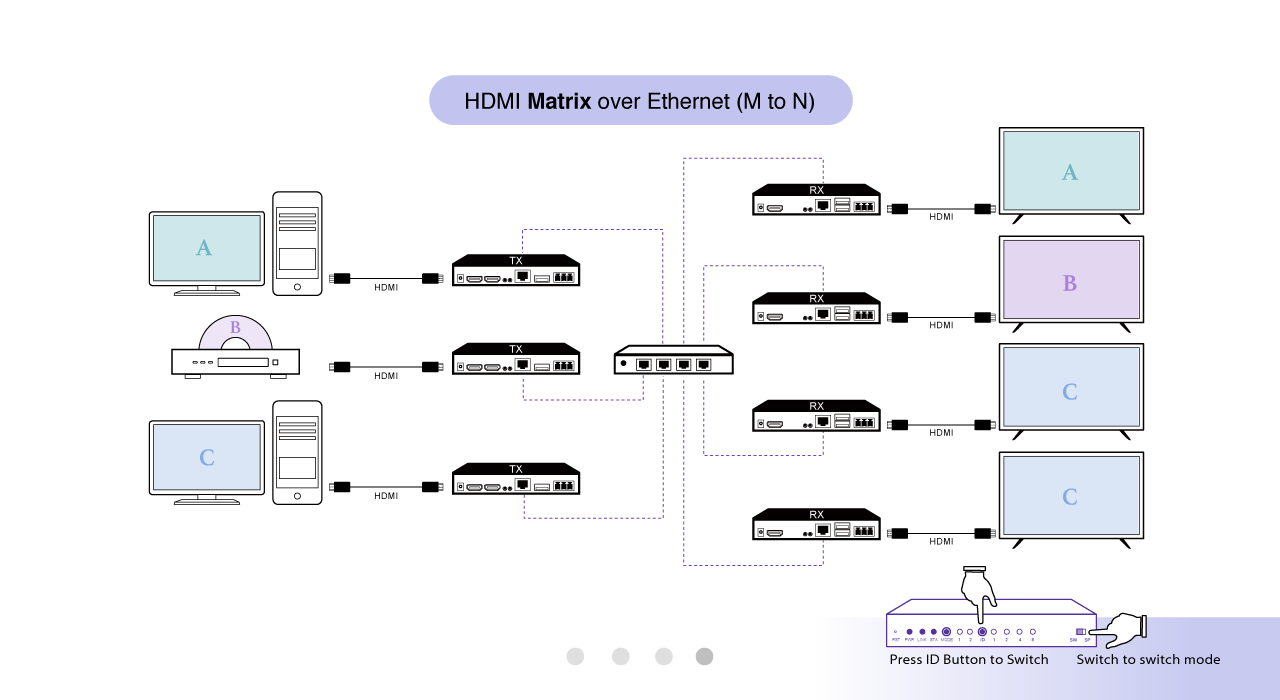

模式四【4k60 Matrix KVM】

四、AM8962D ProAV 4K高清音视频传输方案特点：

支持一对一、一对多与多对多网络拓扑架构。

完整支持 4K60 / 2K144 / 1080p240 图像传输。

小于40ms 极低传输延迟。

发送端 (TX) 提供 HDMI Loop-out 本地环出。

集成 KVM, UART, IR, CEC 与 Audio 独立透传。

兼容 HDCP 1.4 与 HDCP 2.x 内容保护。
