DeviceNet转Modbus RTU协议转换方案在风电齿轮箱加载测试台的实践

一、应用场景

随着陆上与海上风电装机规模持续扩大，风机齿轮箱、变桨系统作为传递动力与调节叶尖载荷的核心部件，其疲劳寿命与传动效率直接决定风场度电成本与整机可靠性。某风电装备制造企业在测试车间新建一套 2MW级齿轮箱/变桨加载测试台，用于对新下线齿轮箱和变桨驱动单元开展出厂耐久试验、效率标定与载荷谱复现试验。测试台由拖动电机、陪试加载电机、被测齿轮箱对拖构成，需按照现场采集的实际风况载荷谱，实现转速—扭矩闭环加载，并在同一时间基准下同步采集主轴转角、转速、加载功率与电能数据，试验结束后由系统自动生成测试曲线与报告。

测试台运动控制系统采用倍福 CX系列嵌入式控制器，主 EtherCAT总线上挂 EL系列 I/O端子完成逻辑与安全联锁。考虑到测试台原有安全回路、液压阀岛与冷却机组早已运行在 DeviceNet总线上，本次继续沿用倍福 EL6752 DeviceNet主站端子作为扫描器，以 250kbps速率在 DeviceNet网段上统一管理现场总线设备。而拖动与陪试回路新配置的两台 ABB ACS355变频器、主轴处的德国 Hengstler AC58-RS485绝对值编码器、以及用于加载功率与电能计量的安科瑞 ACR120E电力仪表，均只提供 RS-485 Modbus RTU接口，需要一种可靠方式把这三类分散设备并入 EL6752主导的总线协议体系。

该测试台主要承担三类试验任务：一是出厂耐久试验，按等效风况载荷谱连续运行数百小时，考核齿轮箱疲劳寿命与密封可靠性；二是效率标定试验，在不同转速、扭矩工况点测绘传动效率曲线；三是变桨故障复现试验，模拟电网波动与极端载荷下的瞬态响应。三类试验都要求拖动与加载两侧转速—扭矩严格按给定曲线跟踪，且主轴转角、转速、电输入功率在同一时基下记录，试验结束后按时间轴自动生成转速—扭矩—功率曲线与效率报告。试验台工艺人员最关心的，正是多测点数据的同步性与报告的可追溯性。

二、协议转换网关功能简介

塔讯 TX60-DN-RS/DNS是一款面向工业自动化现场的 DeviceNet从站转 Modbus RTU主站协议转换网关，属于工业级工业网关、智能网关类产品。网关采用 35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DeviceNet口与 RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在 DeviceNet侧，网关作为标准 DeviceNet从站设备工作，随产品提供 EDS设备描述文件，DeviceNet主站（PLC扫描器模块）导入 EDS后，在网络配置软件中将网关登记进扫描器扫描列表，定义其输入/输出 I/O数据长度，此后主站即按轮询或状态改变方式周期性与网关交换过程数据，通信速率 125/250/500kbps可与现场网络一致；在 Modbus RTU侧，网关作为 Modbus RTU主站，通过 RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台 RTU从站，支持 01H、02H、03H、04H、05H、06H、0FH、10H等标准 Modbus功能码，波特率 1200～115200bps可设，支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成 DeviceNet输入/输出数据区与 Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，可设置数据类型、字节序与工程量缩放，全程无需修改 PLC程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的 RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入 DeviceNet主站乃至 SCADA、MES与工业物联网平台，是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

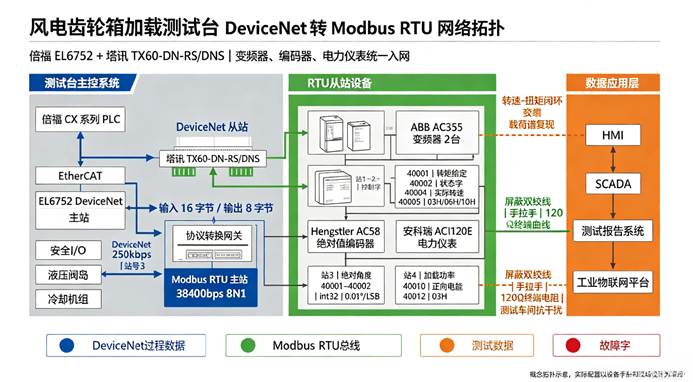

图1风电齿轮箱加载测试台 DeviceNet转 Modbus RTU网络拓扑结构图

四、项目痛点

测试台改造前，现场自动化团队主要面临以下几方面问题。

其一是协议异构：EL6752一侧是 DeviceNet，变频器、编码器、电力仪表一侧是 Modbus RTU，两类总线协议无法直接对话，若为每台 RTU设备单独加装通讯选件模块或再增配一套主站控制器，硬件成本与接线工作量都难以接受。

其二是扫描列表资源紧张：原有 DeviceNet网段已挂载安全 I/O、液压阀岛与冷却机组，EL6752的扫描列表与过程映像区占用率较高，再逐类新增设备会占用宝贵的组态资源，且每次变更都要停机重新下载。

其三是多测点同步采集困难：载荷谱试验要求转速、扭矩、功率三个量在 20ms级时间窗内对齐，若在 TwinCAT主程序中手写 RS-485轮询逻辑，串行通讯极易阻塞周期任务，造成采样抖动。

其四是数据孤岛：ACR120E的加载功率、电能数据保存在仪表本地，效率分析靠试验人员定时到柜面抄表或 U盘导出，一份报告往往滞后一到两天。

其五是故障定位慢：ACS355的故障码与运行电流只能在面板查看，夜间耐久试验无人值守时，变频器过流、编码器断线等异常不能及时上送。

其六是定制开发成本高：若委托方案商编写专用 Modbus通讯功能块并与载荷谱程序集成，开发周期与二次开发费用都将明显拉长。

五、解决方案

总体方案是在 EL6752所在的 DeviceNet网段上就近安装一台塔讯 TX60-DN-RS/DNS网关，把网关登记为 DeviceNet从站（站号 3），网关 RS-485侧作为 Modbus RTU主站，以 38400bps、8 数据位、无校验、1 停止位的参数，经一条屏蔽双绞线依次串接 ACS355（站号 1、2）、Hengstler AC58（站号 3）、ACR120E（站号 4）。DeviceNet侧定义输入数据区 16字节、输出数据区 8字节，周期 100ms交换；RTU侧轮询周期设为 50ms，超时 100ms。双向映射在网关图形化配置软件中以表格方式完成，无需修改 TwinCAT程序。

控制下发链路：倍福主站按载荷谱曲线把控制字与转矩给定写入网关输出区，网关分别以功能码 06H单写、10H多写方式下发到两台 ACS355的控制字寄存器与转矩给定寄存器。数据回传链路：网关周期以功能码 03H读取各从站状态与测量寄存器，按约定字节序和工程量缩放写入输入区，由 EL6752扫描列表透明带入 TwinCAT，供转速—扭矩闭环与报告程序使用。主要数据映射关系如下表所示。

方向	网关数据区偏移	对应 Modbus从站/寄存器	功能码	数据含义
主站→RTU	输出区 0–1字节	站1 ACS355保持寄存器 40001	06H	变频器1 控制字
主站→RTU	输出区 2–3字节	站1 ACS355保持寄存器 40002	10H	变频器1转矩给定(int16)
主站→RTU	输出区 4–5字节	站2 ACS355保持寄存器 40001	06H	变频器2 控制字
主站→RTU	输出区 6–7字节	站2 ACS355保持寄存器 40002	10H	变频器2转矩给定(int16)
RTU→主站	输入区 0–1字节	站1 ACS355保持寄存器 40004	03H	变频器1 状态字
RTU→主站	输入区 2–3字节	站1 ACS355保持寄存器 40005	03H	变频器1 实际转速
RTU→主站	输入区 4–5字节	站2 ACS355保持寄存器 40004	03H	变频器2 状态字
RTU→主站	输入区 6–7字节	站2 ACS355保持寄存器 40005	03H	变频器2 实际转速
RTU→主站	输入区 8–11字节	站3 AC58保持寄存器 40001–40002	03H	主轴绝对角度(int32)
RTU→主站	输入区 12–13字节	站4 ACR120E保持寄存器 40010	03H	加载有功功率
RTU→主站	输入区 14–15字节	站4 ACR120E保持寄存器 40012	03H	正向有功电能

字节序按变频器默认高字在前配置，角度寄存器做 0.01°/LSB缩放，转速按 0.1rpm/LSB缩放，功率与电能按仪表倍率换算为 kW与 kWh。整个协议转换过程对倍福主站完全透明，TwinCAT侧只把网关 I/O当作一段标准过程映像读写。

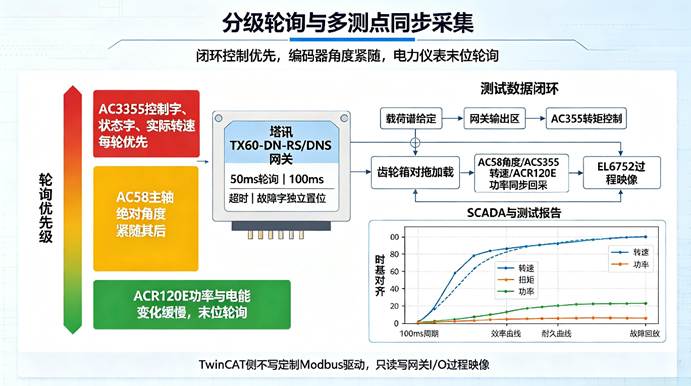

在轮询表安排上，考虑到 ACS355控制下发与状态反馈的实时性要求高于电力仪表电量累计，网关将两台变频器的控制字、状态字与转速反馈放在每轮轮询的最前端，AC58角度双寄存器紧随其后，ACR120E的功率与电能寄存器放在轮询表末位；电量类数据变化缓慢，即使个别轮次未及时刷新，也不影响闭环控制。这种分级轮询既保证了转速—扭矩闭环的实时性，又把整条 RTU总线的负载控制在合理水平。网关同时支持从站超时诊断，任一从站掉线都会在输入区置位对应错误位，主站可据此触发安全停机并在 SCADA上提示具体站号。

六、实施过程

现场实施按标准化步骤推进：

第一步硬件检查，核对网关外观、电源与通讯口状态，在测试台控制柜内 35mm导轨上就位；

第二步接线，DeviceNet侧按五芯电缆颜色对应红 V+、黑 V−、白 CAN_H、蓝 CAN_L、屏蔽层，就近串入主干分支，总线两端加装 120Ω终端电阻，RS-485侧手拉手串接四台从站并预留屏蔽接地；

第三步在 TwinCAT中导入随网关提供的 EDS文件，将网关加入 EL6752扫描列表，按输入 16字节、输出 8字节组态 I/O长度，通讯速率与网段统一为 250kbps；

第四步通过网关配置软件设置 RTU串口参数与各从站轮询表；

第五步在映射表中逐行建立双向对应关系并下装；

第六步单机调试，依次核对 ACS355启停与转矩给定、AC58角度双寄存器值与实际转角、ACR120E功率电能读数；

第七步联机联调，跑通一段典型载荷谱，验证转速—扭矩闭环与多测点时间对齐；

第八步带载 72小时耐久试运行，确认无丢包后正式投运，并对试验人员与设备维护人员完成操作培训。

七、应用效果

投运后，测试台从分散的 RTU设备采集到主站的过程数据全部由网关周期完成，转速、扭矩、功率三类测点在同一 100ms周期内对齐，满足载荷谱复现与效率分析要求。ACR120E的加载功率与电能数据不再需要人工抄表，试验曲线与效率报告在试验结束当班即可自动生成，报告编制周期由原来的约两个工作日缩短到小时级。变频器故障码、编码器断线、通讯超时等状态通过网关输入区直接上送 SCADA，夜间耐久试验具备了远程报警能力。由于全程免二次开发，现场未对倍福主程序做任何改动，改造工作量集中在网关映射配置上，整体调试周期由预估的三周压缩到八个工作日，也为后续接入更多 RTU仪表预留了扫描列表余量。

在效率标定试验中，ACR120E的有功功率与 AC58的主轴转角、ACS355的实际转速在同一周期内采样，试验人员无需再人工对齐时间轴即可直接计算各工况点效率；耐久试验的数百小时连续数据由系统自动归档，出现异常工况可按时间点回放曲线，定位问题齿轮副与轴承位置的时间从原来的半天缩短到半小时以内。网关金属外壳、导轨安装的形态也与控制柜内既有器件一致，现场维护人员无需额外培训即可按端子图排查接线。

八、项目实施前后效果对比

对比维度	实施前	实施后
通讯方式	RTU 设备孤立，与 DeviceNet无链路	经网关透明接入 DeviceNet扫描列表
设备接入	需逐台加装通讯选件	一条 RS-485总线混挂四类从站
布线工作量	每台设备单独走控制线	手拉手总线，仅需一对双绞线
调试周期	预估约三周，含定制开发	八个工作日，免二次开发
采集周期	人工抄表，无连续数据	100ms 周期自动采集
数据对齐	转速/扭矩/功率时间基准不一	同一周期内多测点对齐
报告生成	试验后人工整理约 2天	当班自动生成曲线与报告
故障诊断	面板查看，夜间无报警	故障字与超时状态上送 SCADA
岗位人工	专人定时抄表、盯面板	无人值守远程报警
可扩展性	新增设备需重新规划主站	总线新增站号即可扩展

从上表可见，改造的核心价值并不只是把两类总线协议接在一起，而是把原本分散的变频器、编码器、电力仪表纳入了统一的现场总线体系，使测试数据从采集、对齐到报告的全链路自动化，试验人员得以把精力集中在工况设计本身。

九、总结

本案例以风电齿轮箱/变桨加载测试台为对象，验证了塔讯 TX60-DN-RS/DNS网关在 DeviceNet主站与多类 Modbus RTU从站之间双向转换的实用性。网关作为从站并入倍福 EL6752扫描列表，在 RTU侧轮询变频器、绝对值编码器与电力仪表，过程数据透明交换，免改 PLC程序、免写定制代码，是风电装备测试台这类多测点、高同步要求场景下，兼顾成本与可靠性的工业自动化互联选择。
