【Moldex3D丨技巧分享】__ 压缩制程模温分析支援模板移动

在之前简化流程下的压缩制程仿真中，为了便利使用者快速建模，对开模与合模状态下的冷却水路位置变化作了简化的假设，故冷却效果可能会有误差而影响到模拟分析的准确度。因此，若能将冷却水路随着模板移动的行为纳入模拟分析中，使模拟更贴近于实际状况，将可以得到更准确的模内温度预测。以下将说明如何在Moldex3D压缩制程模拟中纳入模板移动行为以及其影响。

part 01

操作流程

【条件限制】

• 仅支持压缩成型。
• 需要有可动侧和固定侧模板(模板需简化)。
• 不支援嵌件/镶块的移动。
• 塑件、冷却水路、压缩区、固定侧模板、可动侧模板之间的网格必须是匹配网格。
• 仅支持标准冷却分析。
• 2024 R1版本的冷却时间需设定为极小值(建议值0.001秒)。

---

步骤一：模型准备

01

开启Moldex3D Studio 并选择压缩成型后，建立或汇入含有塑件、冷却水路、模板和压缩区的匹配实体网格(开模状态)。

---

步骤二：分析设定

02

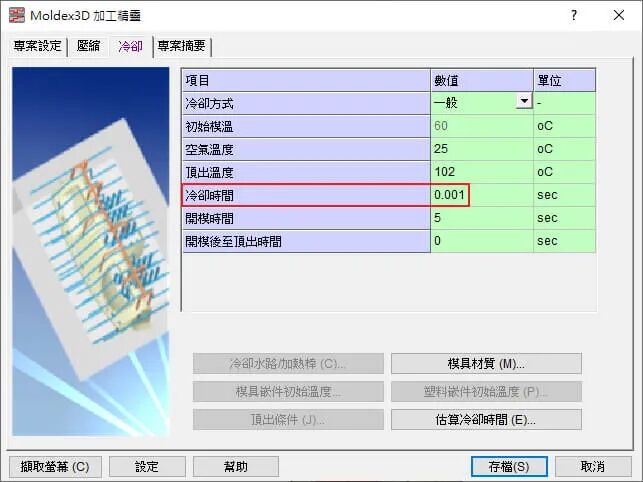

开启成型条件后设定压缩与冷却参数，需注意新压缩流程(模板式)的压缩时间是包含冷却时间的，所以需要将冷却设定中的冷却时间设定为0.001秒

完成压缩成型模拟的其它分析设定后，分析顺序选择瞬时分析-Ct F/P Ct W并提交分析计算。

---

步骤三：结果展示

03

Moldex3D可模拟在压缩过程中，模板压缩移动的行为。

冷却水路随着模板移动的行为会纳入模拟分析中，并得到更准确的模内温度预测。

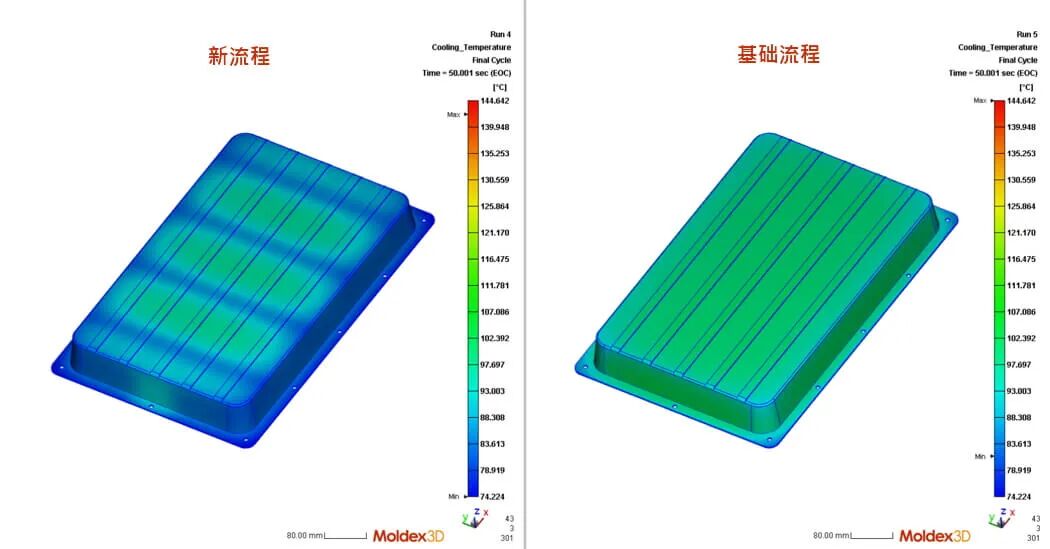

新压缩建模的冷却水路在压缩完成时的位置考虑更完善也较接近塑件，故压缩面温度较低，而简化式压缩建模的冷却水路忽略了随着模板移动对冷确效果的影响，故冷却效果无法完全发挥效用。

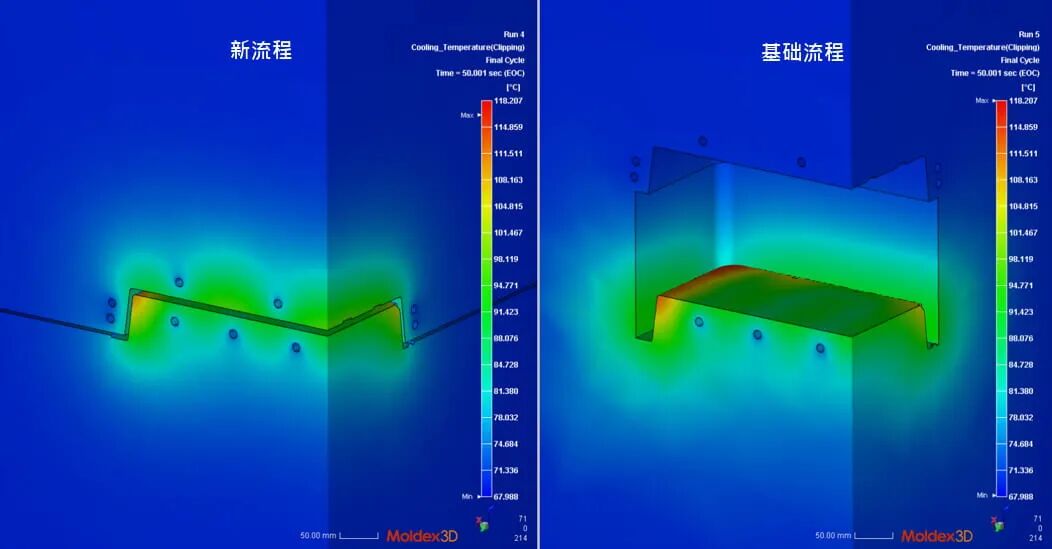

将压缩完成当下的模温分布剖面可观察到基础压缩流程的可动侧冷却水路距离塑件较远，且压缩区空间假设为金属模座，与实际情况并不完全一致。而新压缩流程在压缩完成当下的冷却水路已随模板移动至合模时的位置，故冷却水路可正常发挥作用，与实际情况完全相符
